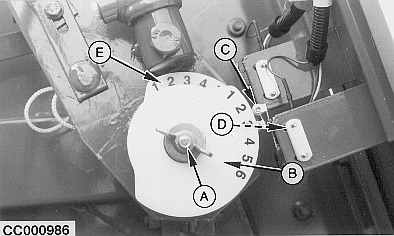

Réglage du diamètre du centre mouAvant de procéder au réglage, s'assurer que la porte est fermée et que le bras de tension est complètement abaissé. Procéder aux réglages suivants: Desserrer l'écrou à ailettes (A). Tourner la came (B) jusqu'à ce que le repère voulu soit en face du galet du contacteur (C). Les plages de réglage sont les suivantes:
Resserrer l'écrou à ailettes (A) et vérifier que la came (B) est toujours alignée avec le galet du contacteur (C). IMPORTANT: Le diamètre du centre mou ne doit en aucun cas dépasser la taille de balle sélectionnée. Sur la ramasseuse-presse 590 avec équipement centre mou 0 bar, il est impossible d'ouvrir la porte tant que le contacteur (D) est activé par la came (B). NOTE: La seconde came (E) permet de déterminer le diamètre de la balle. Veiller à ne pas modifier la position de cette came lors du réglage de la came (B) permettant de déterminer le diamètre du centre mou. |
|
CC,570RB003881 -28-15SEP98-1/1 |
