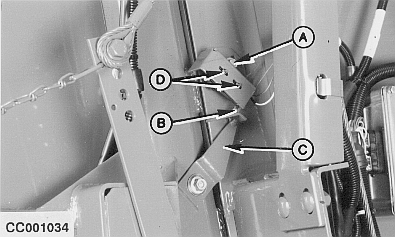

Réglage du contacteur de porte (590)Fermer et verrouiller la porte. Les vérins doivent être entièrement rétractés. Desserrer la vis (A). Basculer le support du contacteur pour centrer le galet (B) sur la partie la plus courte de la rampe. La tige du contacteur portant sur le boîtier du contacteur, régler la position du support de contacteur de façon à obtenir un écart de 0,5 à 2 mm (0.02 à 0.08 in) entre le galet (B) et la rampe (C). Régler le support sur le contacteur au moyen de la vis (A) et/ou des vis (D) pour obtenir la dimension correcte. Resserrer la vis (A). Répéter cette opération de l'autre côté. |
|
CC,570RB003906 -28-15SEP98-1/1 |
