Réglage du contacteur centre mou

Fermer la porte, puis desserrer les vis de fixation (A) du contacteur.

Placer le galet de contacteur (B) sur la partie la plus élevée (numérotée) de la came (C).

Régler le contacteur de manière à obtenir un écart (D) de 1 mm (0.04 in) environ entre le corps et la tige du contacteur.

Resserrer les vis (A).

NOTE: Sur les ramasseuses-presses avec contrôleur électronique du liage, la seconde came (E) permet de déterminer la taille de la balle.

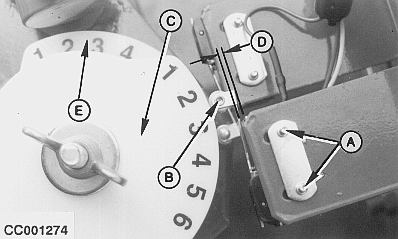

A-Vis
B-Galet
C-Came (centre mou)
D-1 mm (0.04 in)
E-Came (taille de balle)

CC,570RB003933 -28-15SEP98-1/1
