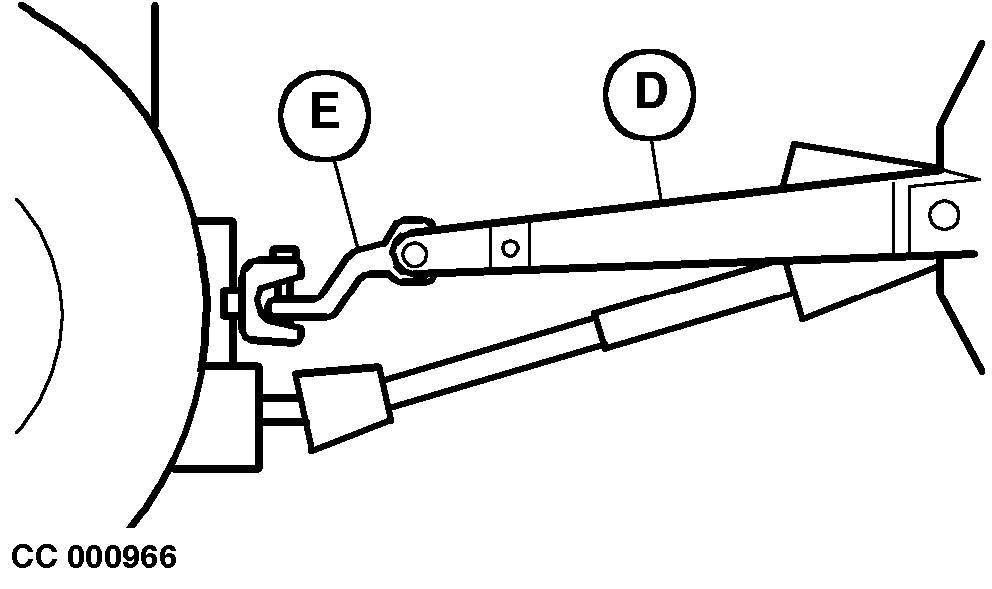

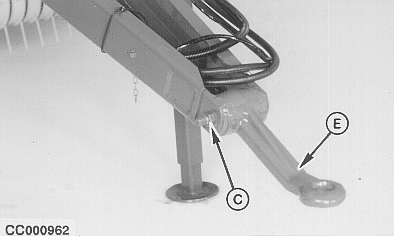

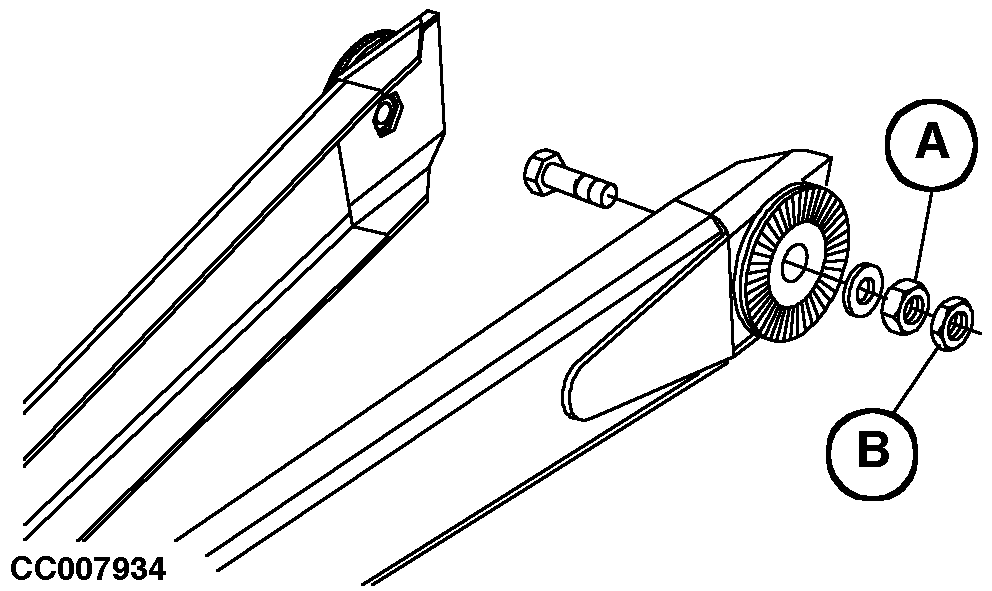

Accrochage de la ramasseuse-presse à la chape d'attelageCette méthode d'accrochage de la ramasseuse-presse au tracteur permet d'obtenir une plus grande distance entre la flèche et le sol, ce qui est particulièrement adapté au ramassage d'andains volumineux. En fonction de la position de la chape d'attelage du tracteur, régler la flèche soit au niveau de l'articulation de la plaque d'attelage, soit au niveau de sa propre articulation. Accrocher la ramasseuse-presse à la chape d'attelage du tracteur de la manière suivante: Desserrer les contre-écrous (B), puis les écrous de fixation de la flèche (A) et la vis de fixation de la plaque d'attelage (C) de manière à pouvoir tourner à la main le cadre de la flèche (D) et la plaque d'attelage (E). Placer la plaque d'attelage (E) aussi horizontale que possible. Serrer les écrous de fixation de la flèche (A) à 700 N·m (516 lb-ft), les contre-écrous (B) à 300 N·m (221 lb-ft) et la vis (C) à 620 N·m (450 lb-ft). NOTE: Lors du serrage de la vis (C) et des écrous (A)-(B), s'assurer que les dents des bagues s'engagent les unes dans les autres (les dents ne doivent en aucun cas se faire face). IMPORTANT: La ramasseuse-presse étant accrochée au tracteur, procéder à un bref essai en conduisant lentement et avec prudence pour s'assurer que le cadre de la flèche (D) et l'arbre de transmission n'entrent pas en contact dans les virages serrés, sous peine de provoquer de graves détériorations de l'arbre de transmission. Toujours essayer de maintenir la machine le plus possible à l'horizontale afin d'éviter d'éventuels problèmes d'alimentation du ramasseur. Régler à nouveau la position de la flèche et de la plaque d'attelage si nécessaire. |
|
CC,570RB004004 -28-15SEP98-1/1 |
