Réglage des supports de roues - avec ramasseur 1,41 m (4 ft 7 in)

ATTENTION: Toujours s'assurer que la ramasseuse-presse est bien soutenue par la béquille lors du réglage des supports de roues. Ne pas oublier de placer une cale au niveau de la roue opposée.

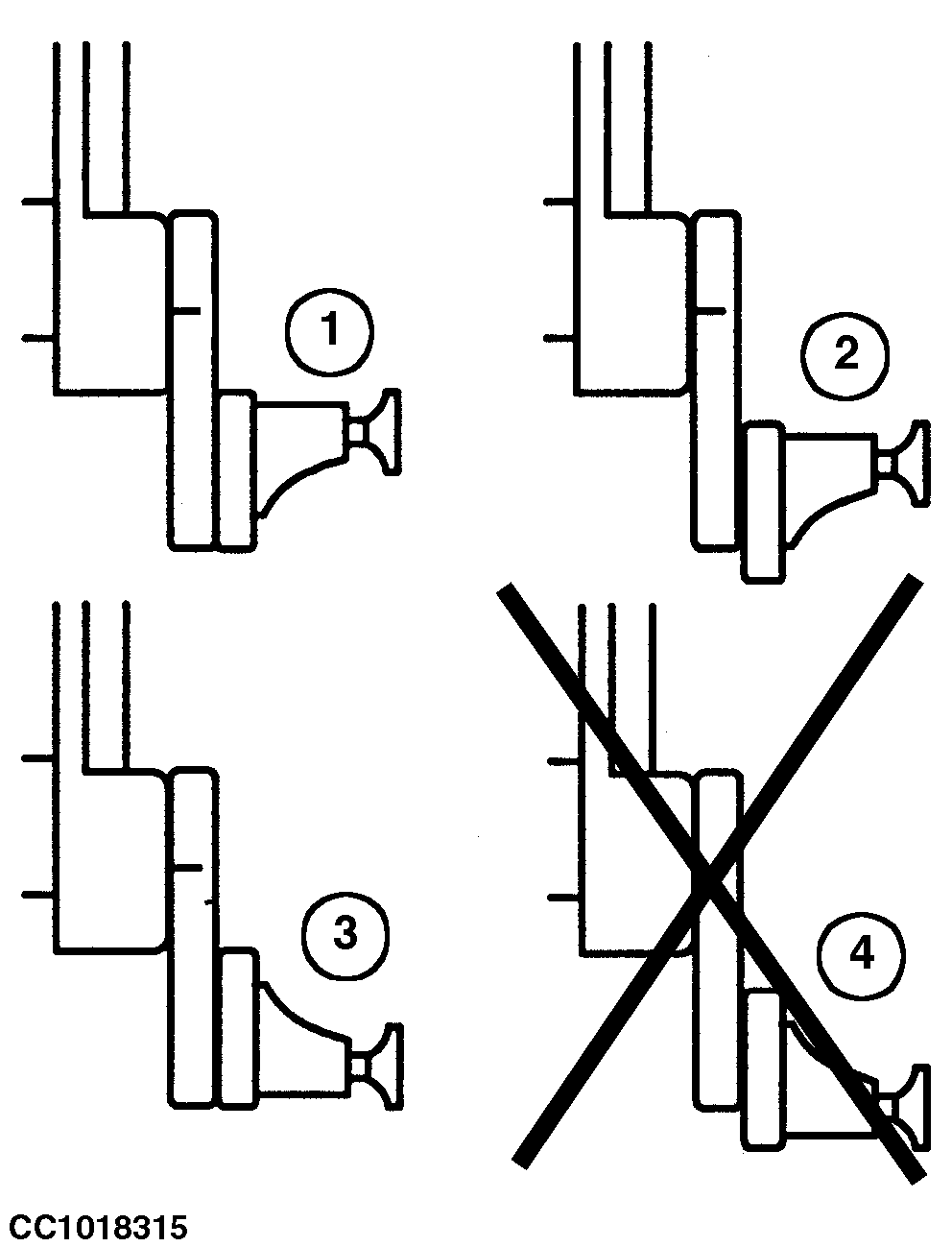

Des difficultés d'alimentation peuvent se présenter dans des conditions de travail difficiles (récolte cassante et sèche ou andains volumineux, par ex.). Il est possible de résoudre ce problème en réglant la garde au sol de la machine en fonction des conditions de travail. Les supports de roues peuvent être placés dans trois positions différentes:

Position 1: cette position permet d'abaisser la machine. Recommandée lorsque des difficultés d'alimentation apparaissent lors de la récolte de matériau brisé, sec et glissant.

Position 2: position normale. C'est la position des supports de roues au départ de l'usine.

Position 3: cette position permet de lever la machine lors de la récolte d'andains volumineux de paille.

Position 4: à ne pas utiliser, car le ramasseur est alors trop haut.

Serrer tous les boulons de supports de roues à 280 N·m (206 lb-ft).

S'assurer que les têtes de boulons sont orientées vers l'extérieur.

NOTE: Si la ramasseuse-presse est équipée du colis élargisseur de voie, le réglage des supports de roues s'effectue comme décrit ci-dessus.

OUCC006,0000209 -28-01SEP00-1/1
