Réglage des supports de roues - avec ramasseur 1,81 m (5 ft 11 in)

ATTENTION: Toujours s'assurer que la ramasseuse-presse est bien soutenue par la béquille lors du réglage des supports de roues. Ne pas oublier de placer une cale au niveau de la roue opposée.

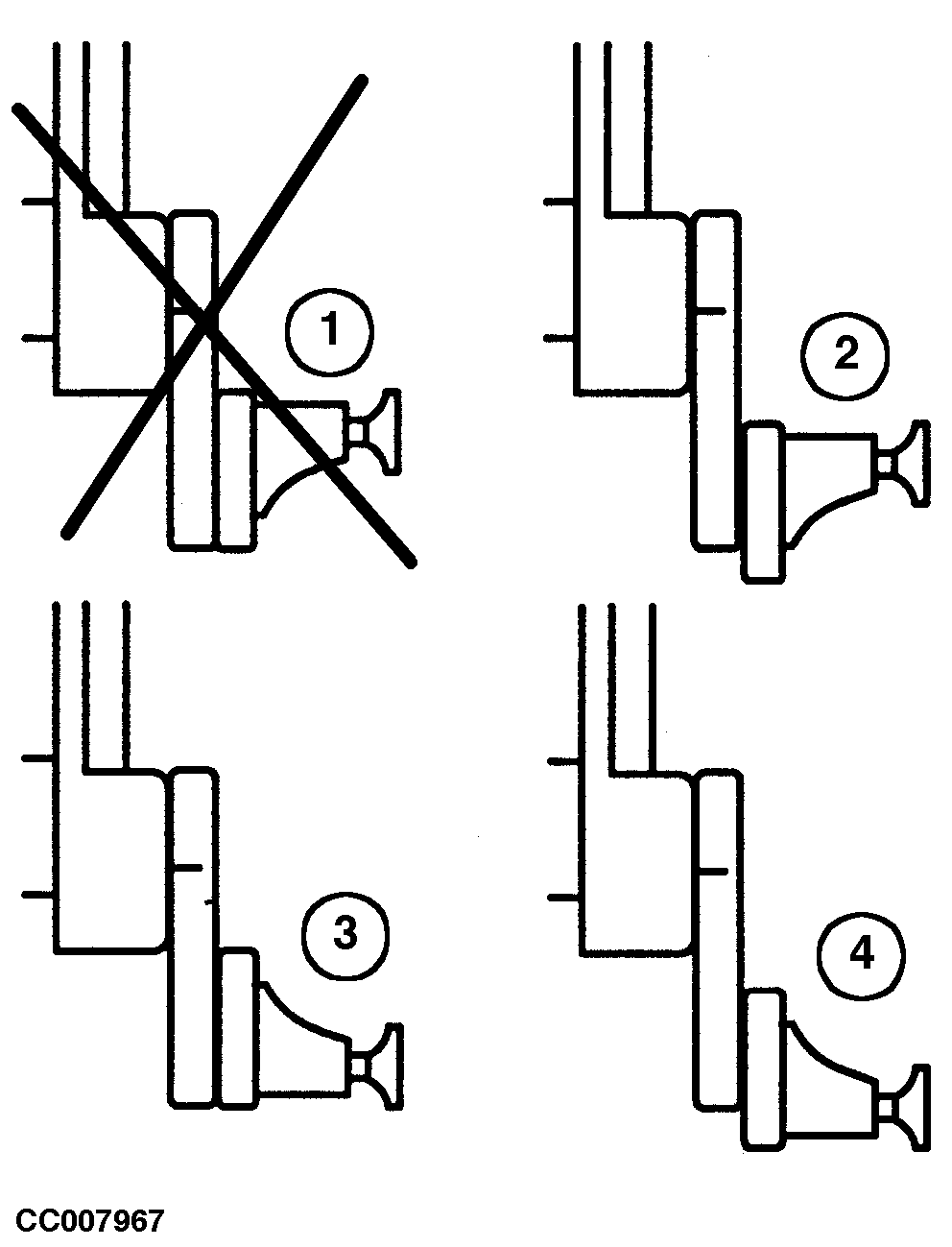

Des difficultés d'alimentation peuvent se présenter dans des conditions de travail difficiles (récolte cassante et sèche ou andains volumineux, par ex.). Il est possible de résoudre ce problème en réglant la garde au sol de la machine en fonction des conditions de travail. Les supports de roues peuvent être placés dans trois positions différentes:

Position 1: ne pas utiliser cette position.

Position 2: position normale. C'est la position des supports de roues au départ de l'usine. Elle peut également être utilisée pour la 3 ^e coupe.

Position 3: cette position permet de lever la machine équipée de pneus 11.5/80 x 15.3 ou 19/45 - 17 lors de la récolte d'andains volumineux de paille.

Position 4: cette position permet de lever la machine équipée de pneus 15 x 55 ou 10.0/75 x 15.3 lors de la récolte d'andains volumineux de paille.

Serrer tous les boulons de supports de roues à 280 N·m (206 lb-ft).

S'assurer que les têtes de boulons sont orientées vers l'extérieur.

OUCC006,0000210 -28-04SEP00-1/1
