Réglage des supports de roues - avec ramasseur 2,20 m (7 ft 3 in)

ATTENTION: Toujours s'assurer que la ramasseuse-presse est bien soutenue par la béquille lors du réglage des supports de roues. Ne pas oublier de placer une cale au niveau de la roue opposée.

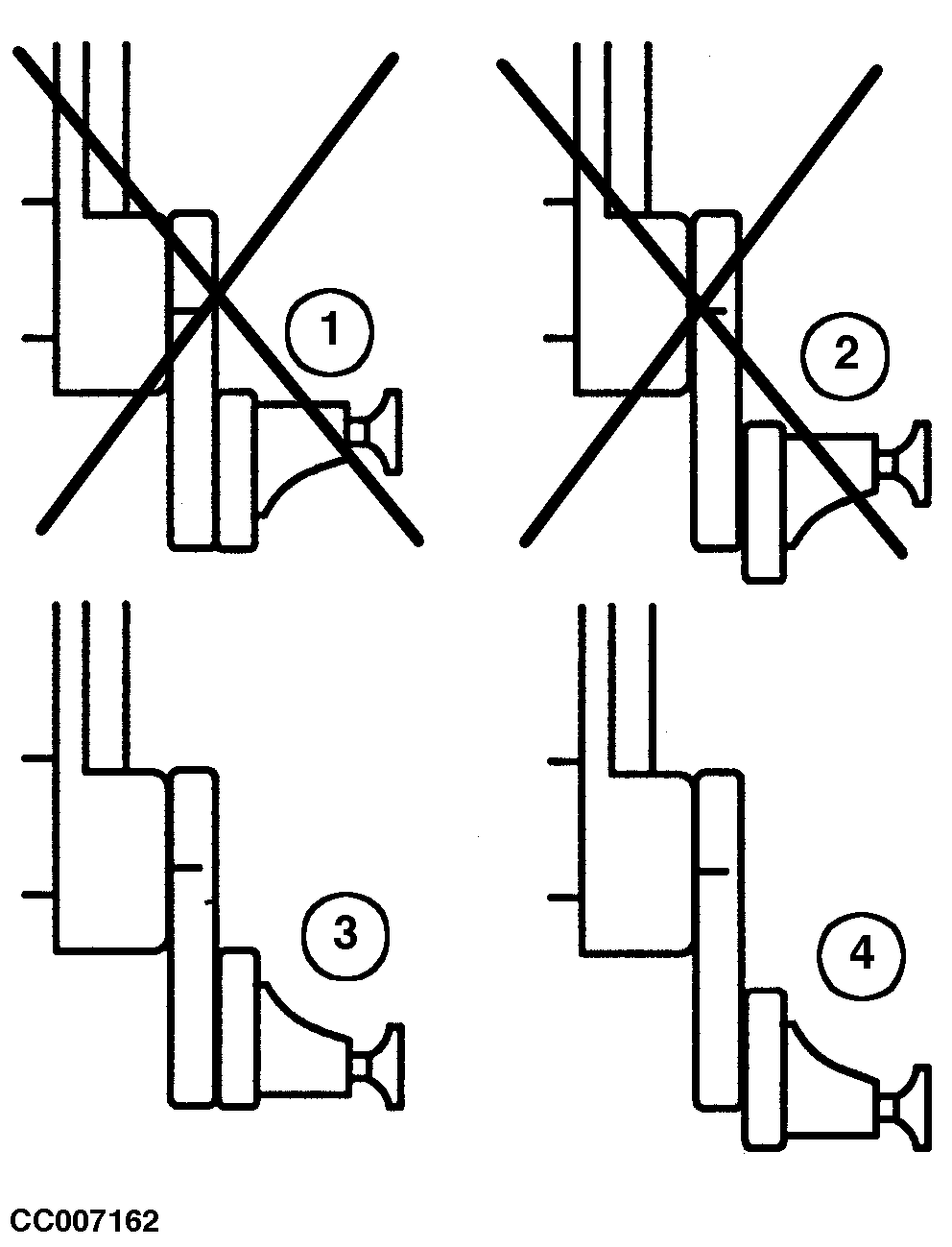

Des difficultés d'alimentation peuvent se présenter dans des conditions de travail difficiles (récolte cassante et sèche ou andains volumineux, par ex.). Il est possible de résoudre ce problème en réglant la garde au sol de la machine en fonction des conditions de travail. Les supports de roues peuvent être placés dans deux positions différentes:

Positions 1 et 2: ne pas utiliser ces positions, le ramasseur est trop bas.

Position 3: cette position permet d'abaisser la machine. Cette position est recommandée pour le pressage du foin, de la luzerne et l'ensilage.

Position 4: cette position permet de lever la machine. Cette position est recommandée pour le pressage de la paille.

Serrer tous les boulons de supports de roues à 280 N·m (206 lb-ft).

S'assurer que les têtes de boulons sont orientées vers l'extérieur.

OUCC006,0000211 -28-04SEP00-1/1
