Réglage du ressort d'équilibrage gauche du ramasseur 1,41 m (4 ft 7 in)

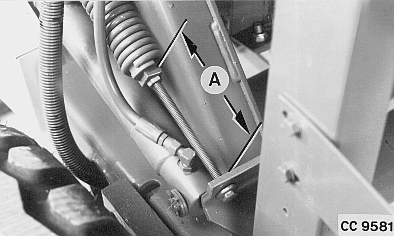

Pour régler le ressort gauche, visser la tige filetée dans le capuchon du ressort jusqu'à obtention de la cote (A).

Ce réglage doit permettre au ramasseur de descendre complètement en cas d'abaissement. Dans le cas contraire, réduire légèrement la cote de réglage.

NOTE: En cas d'utilisation à des hauteurs autres que complètement abaissé, augmenter la tension du ressort pour obtenir un équilibrage correct.

A-78 mm (3.07 in)

OUCC006,0000212 -28-04SEP00-1/1
