Réglage des roues de jauge du ramasseur 1,81 m (5 ft 11 in)

IMPORTANT: Les roues de jauge ne sont pas conçues pour rester en contact permanent avec le sol.

Régler la position des roues de jauge de la manière suivante:

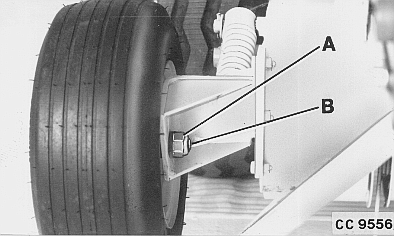

Desserrer le contre-écrou (A).

Pour augmenter la garde au sol du ramasseur, abaisser l'essieu (B) dans la boutonnière inférieure.

Pour diminuer la garde au sol du ramasseur, relever l'essieu (B) dans la boutonnière supérieure.

Resserrer le contre-écrou (A) (la roue doit pouvoir tourner librement).

OUCC006,0000214 -28-04SEP00-1/1
