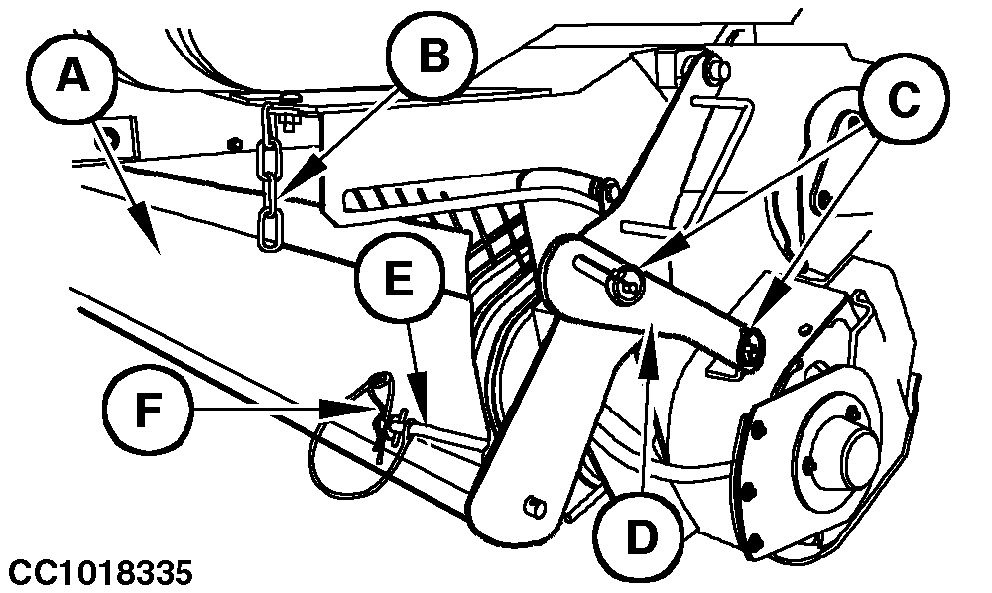

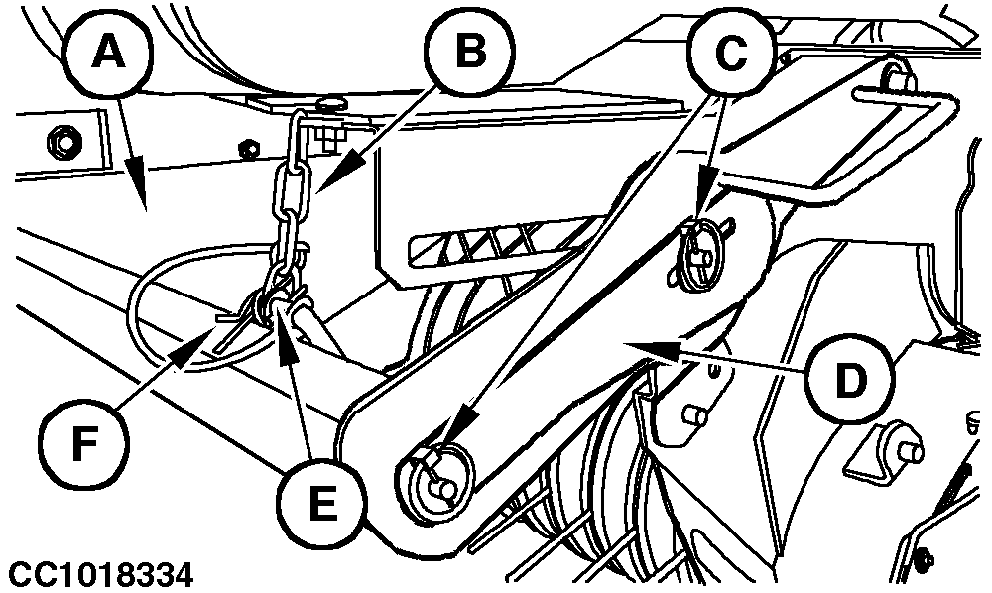

Réglage du panneau frontal du ramasseur 2,20 m (7 ft 3 in)Le panneau frontal (A) du ramasseur 2,20 m (7 ft 3 in) peut être placé en position de service pour le pressage de matériau court ou en position de remisage pour le pressage de matériau normal. Passage de la position de remisage à la position de service:Maintenir le panneau frontal (A) à la main, retirer la goupille bêta (F) et détacher la chaîne (B) du goujon (E). Répéter l'opération de l'autre côté. Laisser retomber le panneau frontal (A). Déposer les goupilles à anneau (C), les rondelles et le support (D). Lever le panneau frontal (A) puis mettre en place le support (D) (voir illustration). Remonter les rondelles et les goupilles à anneau (C). Répéter l'opération de l'autre côté. Le panneau frontal du ramasseur 2,20 m (7 ft 3 in) se trouve en position flottante. Passage de la position de service à la position de remisage:Maintenir le panneau frontal (A) à la main et déposer les goupilles à anneau (C), les rondelles et le support (D). Déposer la goupille bêta (F). Répéter l'opération de l'autre côté. Lever le panneau frontal (A), accrocher la chaîne (B) au goujon (E) et verrouiller avec la goupille bêta (F). Monter le support (D) comme illustré puis mettre en place les rondelles et les goupilles à anneau (C). Répéter l'opération de l'autre côté. NOTE: Veiller à déposer le panneau frontal en cas de travail dans des andains hauts. |
|
