Réglage des chaînes d'entraînement du ramasseur 1,81 m (5 ft 11 in)

Pour être sûr que les chaînes n'ont pas de mou, fermer la porte et enclencher la prise de force pendant quelques secondes. Arrêter le moteur du tracteur.

Régler la tension des chaînes d'entraînement du ramasseur de la manière suivante:

Chaîne d'entraînement de la fourche d'amenage (A)

Desserrer la vis de fixation du tendeur.

Appuyer le tendeur (F) contre la chaîne jusqu'à obtention d'une flèche d'environ 7 mm (0.27 in) sur le côté opposé au tendeur.

Resserrer la vis de fixation du tendeur.

Chaîne d'entraînement (C) du tambour du ramasseur

Desserrer la vis de fixation du tendeur.

Appuyer le tendeur (E) contre la chaîne jusqu'à obtention d'une flèche d'environ 11 mm (0.43 in) sur le côté opposé au tendeur.

Resserrer la vis de fixation du tendeur.

Chaînes d'entraînement de la vis (B) et (G)

Desserrer la vis de fixation du tendeur.

Tourner le tendeur (D) pour le côté droit ou le tendeur (H) pour le côté gauche contre la chaîne jusqu'à obtention d'une flèche d'environ 6 mm (0.24 in) sur le côté opposé au tendeur.

Resserrer la vis de fixation du tendeur.

Enclencher la prise de force pendant quelques secondes.

Vérifier la flèche des chaînes. Répéter les opérations de réglage si nécessaire.

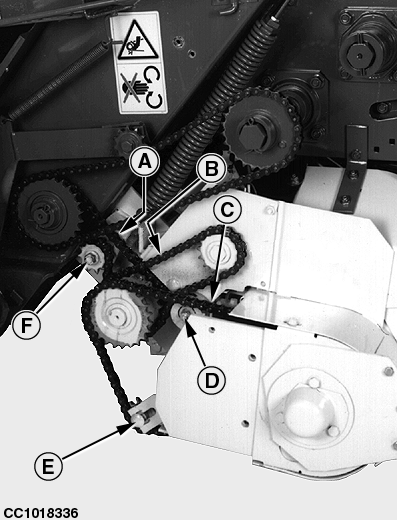

A-Chaîne d'entraînement de la fourche d'amenage
B-Chaîne d'entraînement de la vis, côté droit
C-Chaîne d'entraînement du tambour du ramasseur
D-Tendeur de la chaîne d'entraînement de la vis, côté droit
E-Tendeur de la chaîne d'entraînement du tambour du ramasseur
F-Tendeur de la chaîne d'entraînement de la fourche d'amenage

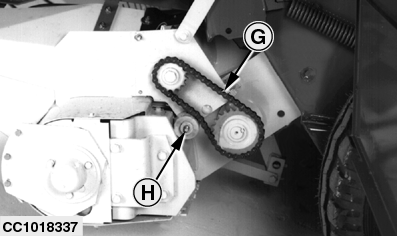

G-Chaîne d'entraînement de la vis, côté gauche
H-Tendeur de la chaîne d'entraînement de la vis, côté gauche

OUCC006,0000220 -28-04SEP00-1/1
