Réglage de la chaîne d'entraînement du ramasseur 1,41 m (4 ft 7 in)

Pour être sûr que la chaîne n'a pas de mou, fermer la porte et enclencher la prise de force pendant quelques secondes. Arrêter le moteur du tracteur.

Régler la tension de la chaîne d'entraînement du ramasseur (A) de la manière suivante:

Desserrer la vis de fixation (A) du tendeur.

Appuyer le tendeur (B) contre la chaîne jusqu'à obtention d'une flèche d'environ 10 mm (0.39 in) sur le côté opposé au tendeur.

Resserrer la vis de fixation du tendeur.

Enclencher la prise de force pendant quelques secondes.

Vérifier la flèche de la chaîne. Répéter l'opération si nécessaire.

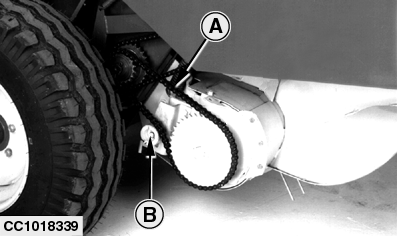

A-Chaîne d'entraînement du ramasseur
B-Tendeur

OUCC006,0000221 -28-04SEP00-1/1
