Réglage de la chaîne d'entraînement du rouleau supérieur (570)

Pour être sûr que la chaîne n'a pas de mou, fermer la porte et enclencher la prise de force pendant quelques secondes. Arrêter le moteur du tracteur.

Régler la tension de la chaîne d'entraînement du rouleau supérieur de la manière suivante:

Desserrer le contre-écrou (A) du tendeur.

Appuyer le tendeur (B) contre la chaîne jusqu'à obtention d'une flèche d'environ 26 mm (1 in) sur le côté opposé au tendeur.

Resserrer le contre-écrou (A) du tendeur à 163 N·m (120 lb-ft).

Enclencher la prise de force pendant quelques secondes.

Vérifier la flèche de la chaîne. Répéter l'opération si nécessaire.

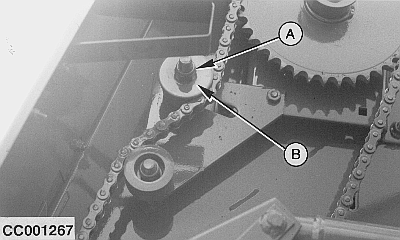

A-Contre-écrou du tendeur
B-Tendeur

OUCC006,0000225 -28-12SEP00-1/1
