Réglage de la chaîne d'entraînement du ramasseur (avec dispositif de coupe)

Pour être sûr que la chaîne n'a pas de mou, fermer la porte et enclencher la prise de force pendant quelques secondes. Arrêter le moteur du tracteur.

Régler la tension de la chaîne d'entraînement du ramasseur de la manière suivante:

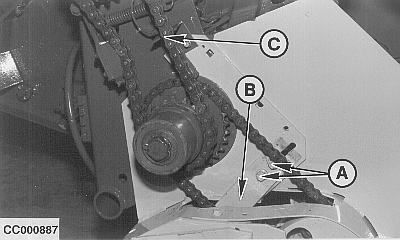

Desserrer les deux vis de fixation (A) du support du tendeur.

Appuyer le support (B) du tendeur contre la chaîne jusqu'à obtention d'une flèche d'environ 10 mm (0.39 in) sur le côté opposé au tendeur.

Resserrer les deux vis de fixation (A).

Enclencher la prise de force pendant quelques secondes.

Vérifier la flèche de la chaîne. Répéter l'opération si nécessaire.

NOTE: Il n'est pas nécessaire de régler la tension de la chaîne d'entraînement intermédiaire (C).

A-Vis de fixation
B-Support du tendeur
C-Chaîne d'entraînement intermédiaire

OUCC006,0000226 -28-12SEP00-1/1
