Réglage de la chaîne d'entraînement principale

Pour être sûr que la chaîne n'a pas de mou, fermer la porte et enclencher la prise de force pendant quelques secondes. Arrêter le moteur du tracteur.

Régler la tension de la chaîne d'entraînement principale (A) de la manière suivante:

Desserrer l'écrou de fixation (B) et le contre-écrou (C) du tendeur.

Visser la vis de réglage (D) jusqu'à obtention d'une flèche de 6 à 25 mm (1/4 à 1 in) sur le côté opposé au tendeur.

Ramasseuse-presse sans rouleau de nettoyage:

Serrer l'écrou de fixation (B) du tendeur à 81 N·m (60 lb-ft), puis serrer légèrement le contre-écrou (C).

Ramasseuse-presse avec rouleau de nettoyage:

Serrer l'écrou de fixation (B) du tendeur à 163 N·m (120 lb-ft), puis serrer légèrement le contre-écrou (C).

Enclencher la prise de force pendant quelques secondes.

Vérifier la flèche de la chaîne. Répéter l'opération si nécessaire.

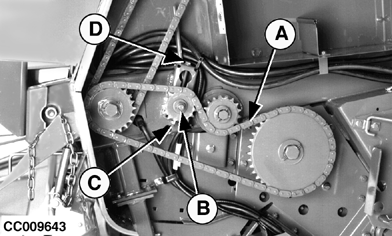

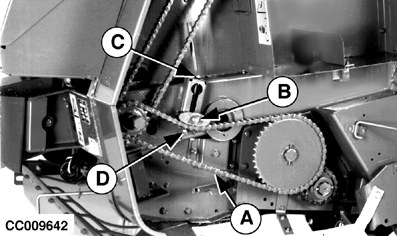

A-Chaîne d'entraînement principale
B-Écrou de fixation du tendeur
C-Contre-écrou
D-Vis de réglage

OUCC006,0000227 -28-12SEP00-1/1
