Réglage de la chaîne d'entraînement du rouleau inférieur (avec dispositif de coupe)

Pour être sûr que la chaîne n'a pas de mou, fermer la porte et enclencher la prise de force pendant quelques secondes. Arrêter le moteur du tracteur.

Régler la tension de la chaîne d'entraînement du rouleau inférieur (A) de la manière suivante:

Desserrer l'écrou de fixation (B) et le contre-écrou (C) du tendeur.

Visser la vis de réglage (D) jusqu'à obtention d'une flèche de 6 à 25 mm (1/4 à 1 in) sur le côté opposé au tendeur.

Serrer l'écrou de fixation (B) du tendeur plastique à 81 N·m (60 lb-ft), puis serrer légèrement le contre-écrou (C).

Enclencher la prise de force pendant quelques secondes.

Vérifier la flèche de la chaîne. Répéter l'opération si nécessaire.

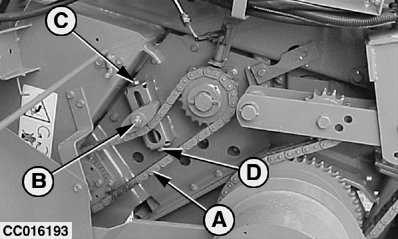

A-Chaîne d'entraînement du rouleau inférieur
B-Écrou de fixation du tendeur
C-Contre-écrou
D-Vis de réglage
