Cheminement des courroies (570 sans vis d'alimentation transversale)

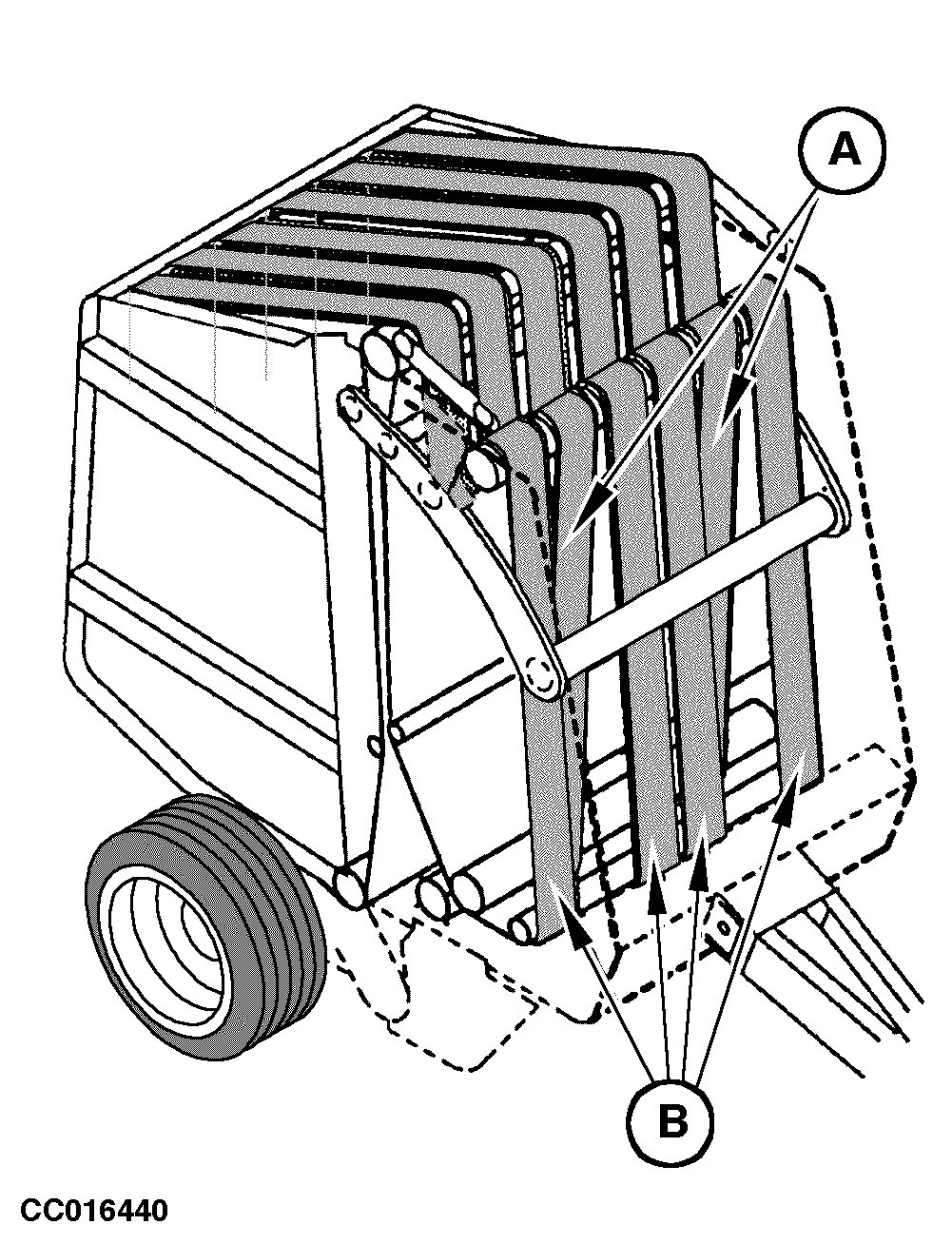

Enfiler les courroies, tel qu'illustré ci-contre, à travers leurs guides respectifs. Se reporter aux illustrations pour l'emplacement des courroies longues et des courroies courtes.

• Longueur (A) des courroies courtes = 10,23 m ± 0,012 m (33 ft 7 in ± 0.47 in)
• Longueur (B) des courroies longues = 10,42 m ± 0,012 m (34 ft 2 in ± 0.47 in)

OUCC006,0000258 -28-06OCT00-1/1
