Cheminement des courroies (580 - 590 sans vis d'alimentation transversale)

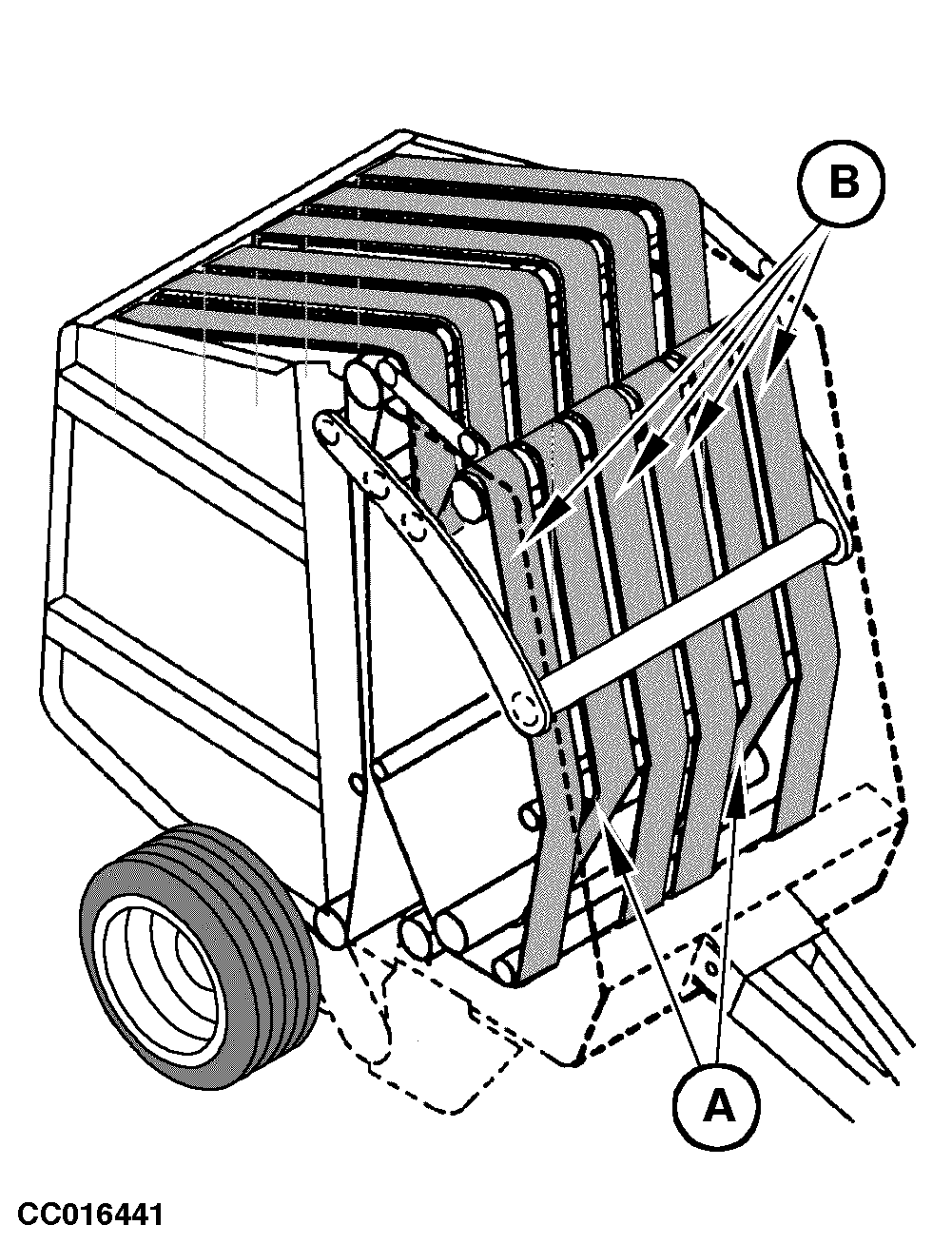

Enfiler les courroies, tel qu'illustré ci-contre, à travers leurs guides respectifs. Se reporter aux illustrations pour l'emplacement des courroies longues et des courroies courtes.

Ramasseuse-presse 580:

• Longueur (A) des courroies courtes = 11,71 m ± 0,012 m (38 ft 5 in ± 0.47 in)
• Longueur (B) des courroies longues = 11,85 m ± 0,012 m (38 ft 11 in ± 0.47 in)

Ramasseuse-presse 590:

• Longueur (A) des courroies courtes = 13,335 m ± 0,012 m (43 ft 9 in ± 0.47 in)
• Longueur (B) des courroies longues = 13,475 m ± 0,012 m (44 ft 2.5 in ± 0.47 in)

OUCC006,000025A -28-06OCT00-1/1
