Accrochage des courroies - agrafes de type "Mato"

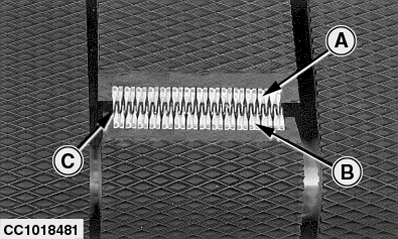

Enfiler les courroies dans les crochets (A) et (B) de sorte que, vu dans le sens du déplacement, le côté de la courroie coupé à angle droit guide le côté dont les bords ont été rognés. Introduire ensuite un morceau de câble métallique (C) de 165 mm (6.49 in) de long.

Lors de la mise en place du câble métallique, veiller à ce que les deux côtés de la courroie soient correctement alignés.

NOTE: En raison de sa forme spéciale, le câble (C) est maintenu en place dès qu'il a été enfilé dans les agrafes.
