Réglage du contacteur de taille de balle (avec contrôleur manuel du liage)

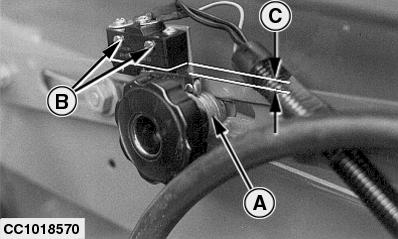

Lever la porte jusqu'à ce que la tige du contacteur soit centrée au-dessus des rondelles (A).

Desserrer les vis (B) et régler le contacteur de manière à obtenir un écart (C) de 3 mm (0.118 in) entre le corps et la tige du contacteur. Resserrer les vis (B).

NOTE: Lorsque le contacteur se trouve dans cette position, l'alarme sonore du contrôleur manuel du liage doit retentir. Dans le cas contraire, reprendre le réglage et réduire la cote (C).

OUCC006,0000269 -28-23OCT00-1/1
