Fonctionnement de l'équipement centre mou¹

Lorsque la touche "centre mou" est activée, le solénoïde empêche la pression totale du système d'arriver aux vérins de tension tant que le diamètre sélectionné n'est pas atteint.

Lorsque la taille de la balle atteint le diamètre de centre mou sélectionné, le solénoïde laisse entrer toute la pression du système dans les vérins de tension. La balle est terminée à pleine pression de système, en formant des couches extérieures plus serrées et plus denses, ce qui diminue la densité du noyau au centre de la balle.

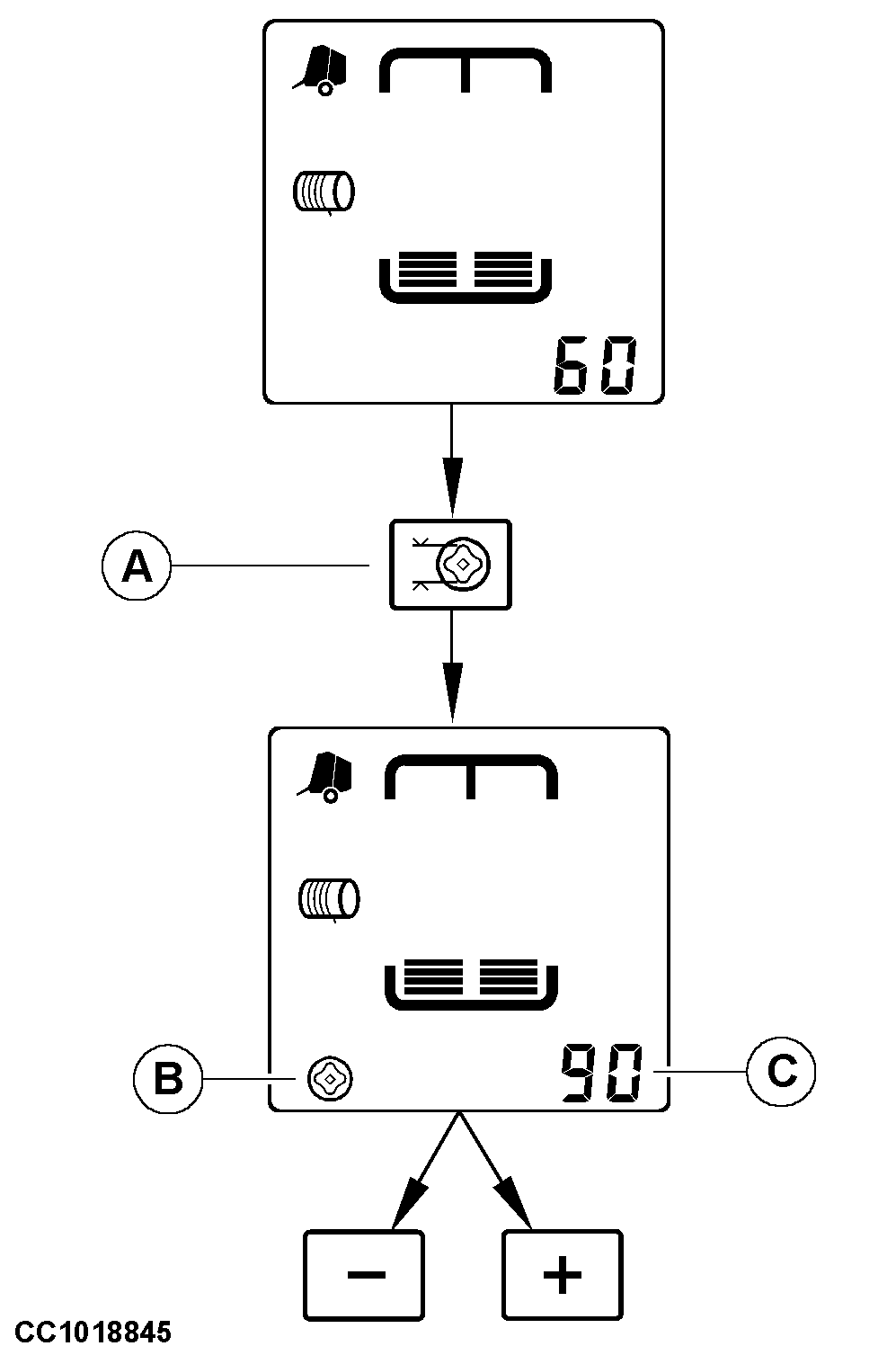

Appuyer sur la touche "CENTRE MOU" (A) pour sélectionner l'équipement centre mou.

Lorsque le mode "centre mou" est activé, le pictogramme du centre mou (B) est affiché.

Appuyer une nouvelle fois sur la touche "CENTRE MOU" (A) pour désactiver le mode "centre mou", le pictogramme du centre mou (B) disparaît.

Appuyer sur la touche "CENTRE MOU" (A). Le réglage du diamètre du centre mou s'affiche pendant cinq secondes.

Pendant l'affichage du diamètre de centre mou (C), appuyer sur les touches "PLUS" ou "MOINS" pour augmenter ou diminuer le diamètre.

Le dernier diamètre de centre mou affiché est mémorisé après cinq secondes.

NOTE: Il est possible de régler le diamètre du centre mou de la balle entre 0,60 m (23.5 in) et le diamètre de balle voulu auquel il faut retirer 10 cm (4 in).

Lorsque le conducteur diminue le diamètre de balle, le diamètre du centre mou diminue automatiquement s'il dépasse sa valeur maximale qui est égale au diamètre de balle moins 10 cm (4 in).

A-Touche "centre mou"
B-Pictogramme "centre mou"
C-Réglage du diamètre du centre mou

OUCC006,00002B8 -28-30NOV00-1/1
