Pictogrammes d'alerte

Le témoin stop (A) s'affiche lorsque:

• la balle atteint le diamètre réglé,
• le pictogramme "porte ouverte" s'affiche,
• le pictogramme "balle surdimensionnée" s'affiche,
• le pictogramme d'alerte "liage filet" s'affiche,
• un code de diagnostic s'affiche,
• le moniteur est mis sous tension alors qu'une balle se trouve à l'intérieur de la machine.

Arrêter le tracteur lorsque le témoin stop (A) s'affiche.

NOTE: Le témoin stop s'affiche au démarrage si le vérin de déclenchement du filet ou de la ficelle est déconnecté ou ne fonctionne pas.

Le pictogramme "porte ouverte" (B) s'affiche lors de l'ouverture de la porte de la ramasseuse-presse pendant l'expulsion d'une balle.

Sur la ramasseuse-presse 590 uniquement, le pictogramme "porte ouverte" (B) s'affiche lorsque la porte de la ramasseuse-presse est entrouverte ou n'est pas fermée correctement.

Pour faire disparaître le pictogramme, fermer la porte de la ramasseuse-presse en actionnant la manette de commande du distributeur auxiliaire du tracteur.

NOTE: Si le pictogramme "porte ouverte" s'affiche lorsque la porte est fermée correctement, régler le contacteur de porte. Voir sous "Réglage du contacteur de porte" dans la section "Entretien".

Le pictogramme "balle surdimensionnée" (C) s'affiche lorsque le diamètre de la balle dépasse le diamètre de balle maximum du modèle de ramasseuse-presse (par exemple lorsque le potentiomètre de taille de balle ne fonctionne pas correctement). Faire fonctionner la machine avec une balle surdimensionnée dans la chambre à balle peut entraîner des dégâts matériels graves au niveau de la porte, des galets de roulement et des courroies.

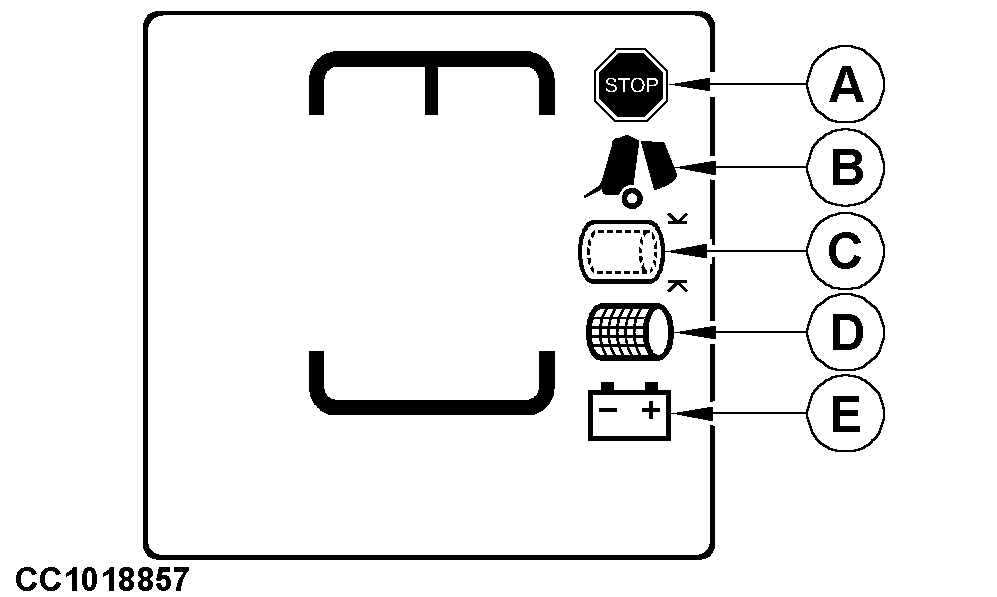

A-Témoin stop
B-Alerte "porte ouverte"
C-Alerte "balle surdimensionnée"
D-Alerte "liage filet"
E-Alarme "tension trop faible"

OUCC006,00002C6 -28-05DEC00-1/2

Lorsque le pictogramme de balle surdimensionnée s'affiche, arrêter immédiatement le tracteur. Démarrer le cycle de liage avec la touche de démarrage manuel du liage, voir sous "Liage manuel" dans cette section, et expulser la balle.

Le pictogramme "filet" (D) s'affiche lorsque le filet n'est pas coupé ou si le rouleau de filet est vide. Remédier au problème de coupure du filet ou remplacer le rouleau de filet pour faire disparaître ce pictogramme.

Le pictogramme "batterie" (E) s'affiche lorsque la tension de la batterie est inférieure à 11 V ou supérieure à 15,4 V.

OUCC006,00002C6 -28-05DEC00-2/2
