Inversion du rotor du dispositif de coupe

NOTE: La manette de commande du distributeur auxiliaire utilisée pour la fonction "Inversion du rotor" est la même que pour lever/abaisser le ramasseur d'andains.

S'il est nécessaire d'éliminer un bourrage au niveau du ramasseur, inverser le sens d'entraînement du rotor du dispositif de coupe.

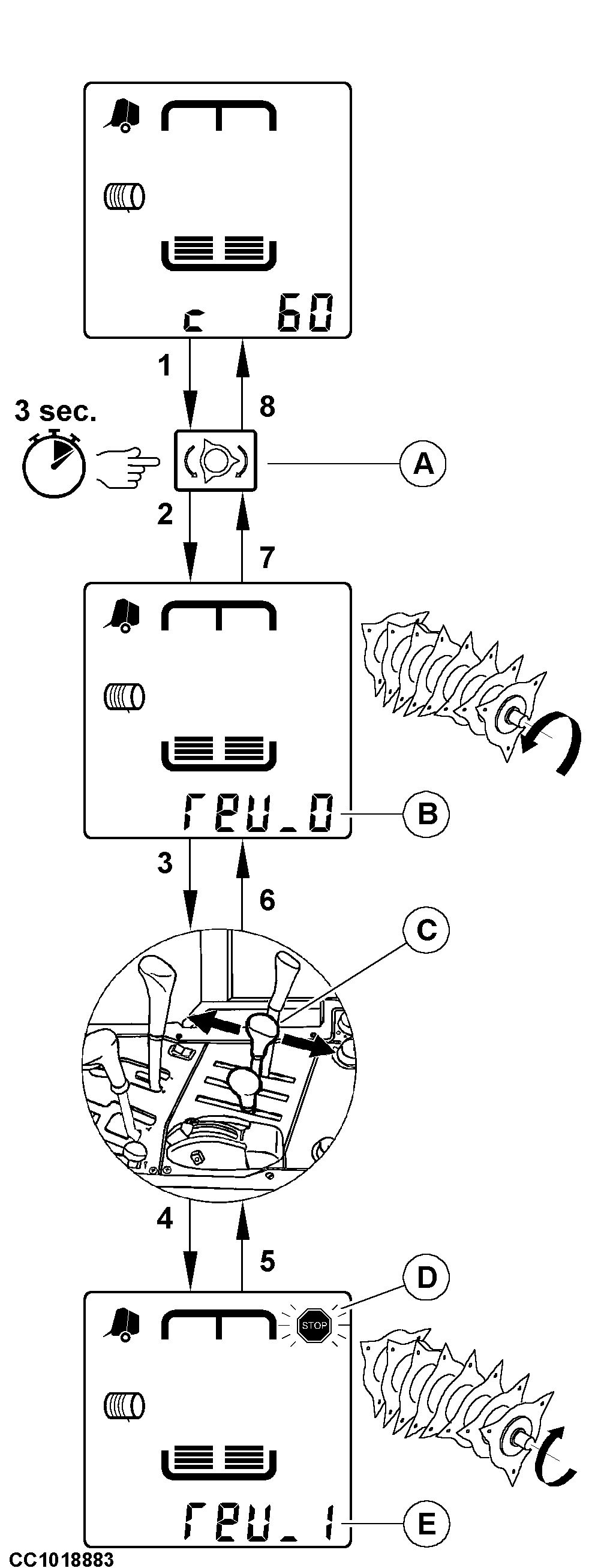

1. Désenclencher la prise de force. Appuyer sur la touche "INVERSION DU DISPOSITIF DE COUPE" (A) pendant environ 3 secondes.
2. Le moniteur accède à la fonction "Inversion du rotor" et une alarme sonore intermittente retentit tant que cette fonction reste activée. "REV 0" (B) s'affiche pour indiquer que le sens d'entraînement du rotor du ramasseur d'andains n'est pas inversé.
3. Actionner la manette de commande du distributeur auxiliaire (C) pour inverser le sens d'entraînement de la ramasseuse-presse.
4. Le témoin stop (D) clignote, "REV 1" (E) s'affiche et une alarme sonore intermittente retentit dès que le sens d'entraînement est inversé.

Enclencher lentement la prise de force, le moteur tournant au ralenti, de telle sorte que le rotor n'effectue PAS PLUS D'UN DEMI-TOUR PAR IMPULSION, faute de quoi le matériau pourrait s'enrouler autour du rotor et entraîner un bourrage à ce niveau.

IMPORTANT: Toujours désenclencher la prise de force avant d'inverser le sens d'entraînement du rotor.

Pour quitter la fonction "Inversion du rotor", l'entraînement doit être en mode de fonctionnement normal.

A-Touche "inversion du dispositif de coupe"
B-Rotor non inversé
C-Manette de commande du distributeur auxiliaire
D-Témoin stop
E-Rotor inversé

OUCC006,00002D5 -28-11JAN01-1/1
