Ouverture et fermeture du cache du dispositif de liage filet

ATTENTION: Avant d'ouvrir le cache, s'assurer que la prise de force est désenclenchée, que le moteur du tracteur est arrêté et que le moniteur est débranché de la prise du tracteur.

ATTENTION: Le cache est tendu par des ressorts et se relève rapidement lorsqu'il est déverrouillé.

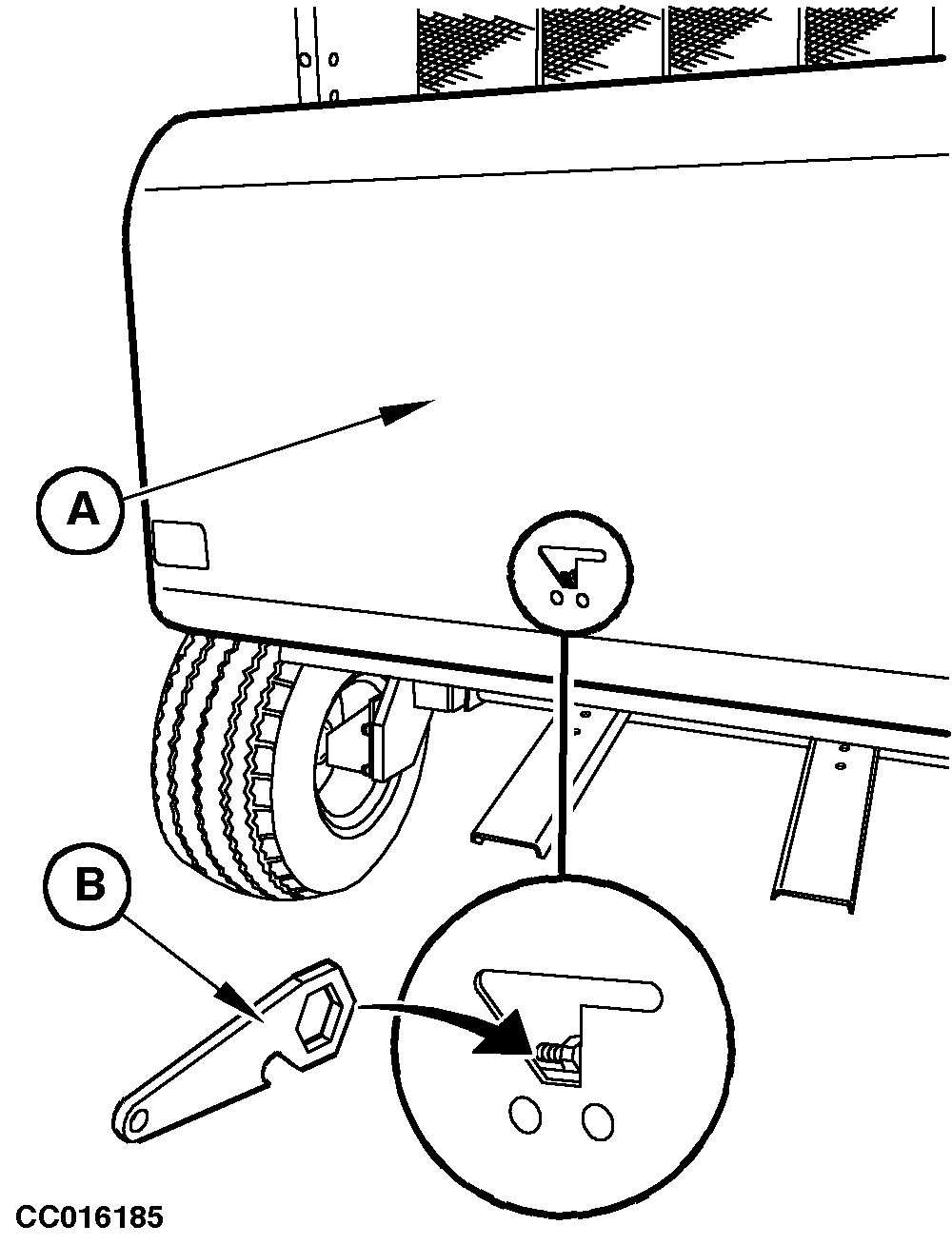

Ouvrir le cache (A) à l'aide d'un outil adéquat (B) (clé avec ouverture de 13 mm, par ex.).

Maintenir le cache (A) puis le déverrouiller en introduisant l'outil (B) dans la rainure de déverrouillage (voir illustration).

Pour refermer le cache, le tirer vers le bas jusqu'à ce que le verrouillage s'enclenche.

OUCC006,00002D8 -28-29JAN01-1/1
