Desserrage/serrage manuel du frein des rouleaux d'alimentation du filet

Pour pouvoir tourner à la main les rouleaux d'alimentation du filet, procéder comme suit:

Désenclencher la prise de force, arrêter le moteur du tracteur et débrancher le moniteur de la prise du tracteur.

Ouvrir le cache du dispositif de liage filet. Voir "Ouverture et fermeture du cache du dispositif de liage filet" dans cette section.

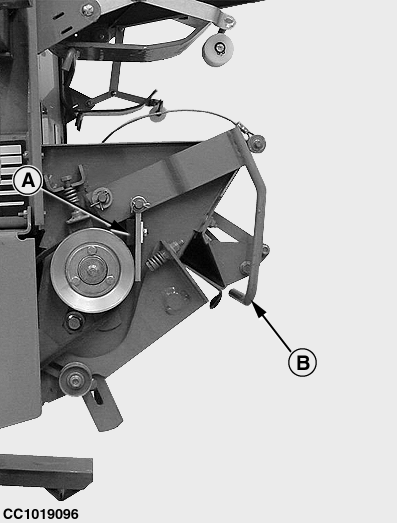

Abaisser le levier (B) et le dégager du verrou, puis le relever pour desserrer le patin de frein (A). Il est désormais possible de faire tourner les rouleaux d'alimentation à la main.

NOTE: Une fois déverrouillé, le levier (A) doit être maintenu en position relevée (voir illustration).

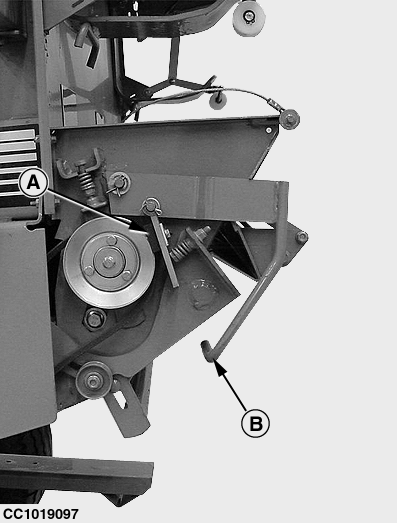

Pour serrer le frein, abaisser le levier (B) et le bloquer. La rotation des rouleaux d'alimentation ne doit plus être possible.

IMPORTANT: S'il est possible de faire tourner les rouleaux d'alimentation lorsque le frein est serré, il faut soit régler, soit remplacer le patin de frein (A). Voir "Frein des rouleaux d'alimentation du filet (contrôle n°6)" dans la section "Entretien".

A-Patin de frein
B-Levier de frein

OUCC006,00002D9 -28-29JAN01-1/1
