Positionnement du filet par rapport aux rouleaux1.
Ouvrir le cache du dispositif de liage filet. Voir "Ouverture et fermeture du cache du dispositif de liage filet" dans cette section.

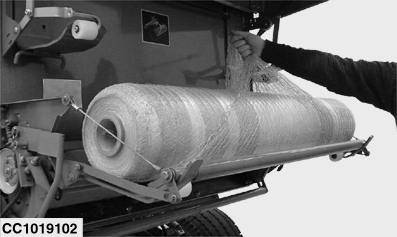

Avec le rouleau de filet spécifique CoverEdge, les butées (A) ne sont pas nécessaires. 4. Faire pivoter le bras de tension inférieur et relever le rouleau de filet en position de chargement (B) de façon à ce que le filet se déroule par le dessus du rouleau. NOTE: Les rouleaux approuvés par John Deere portent deux larges bandes colorées qui doivent être du côté droit de la machine. 5. Desserrer le frein des rouleaux d'alimentation du filet. Voir sous "Desserrage/serrage manuel du frein des rouleaux d'alimentation" dans cette section.
|
|
OUCC006,00002DB -28-31JAN01-1/2 |
|

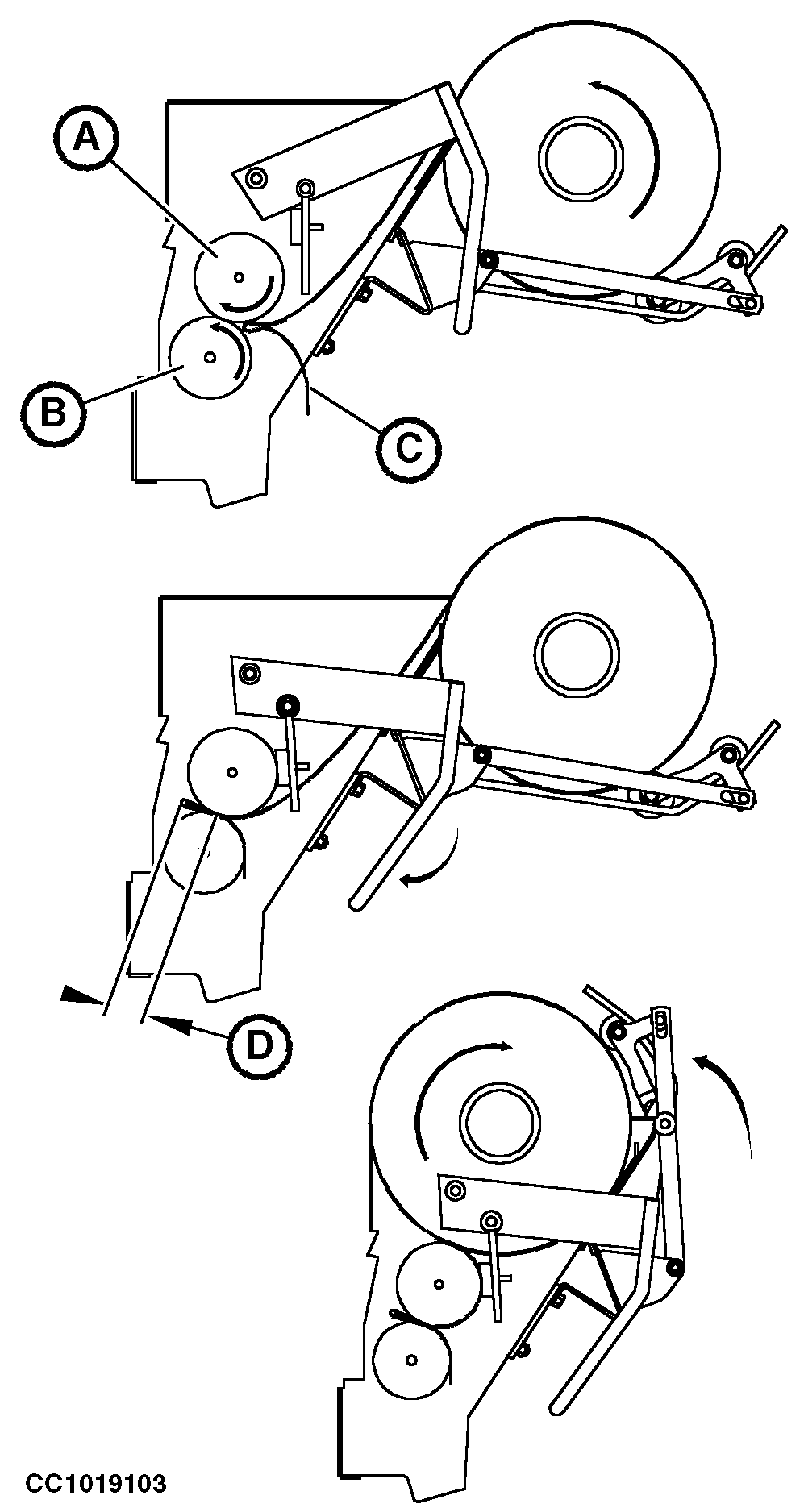

Dérouler le filet et rassembler les extrémités libres. Replier le filet (C) pour former une boucle. Insérer la boucle entre le rouleau caoutchouc (A) et le rouleau en acier (B) comme illustré. Faire tourner légèrement les rouleaux d'alimentation à la main pour faire passer le filet entre les rouleaux. IMPORTANT: Ne pas insérer plus de 25 mm (1 in) de la boucle (D) entre les deux rouleaux pour éviter que le filet ne s'enroule autour des rouleaux. Serrer le frein des rouleaux. Voir sous "Desserrage/serrage manuel du frein des rouleaux d'alimentation" dans cette section. Faire pivoter le bras de tension vers le haut et lever le rouleau de filet jusqu'à ce qu'il touche le rouleau caoutchouc et les plaques en inox. Faire tourner le rouleau de filet pour éliminer le mou. Couper la partie du filet qui dépasse. Fermer le cache du dispositif de liage filet.
|
|
OUCC006,00002DB -28-31JAN01-2/2 |
