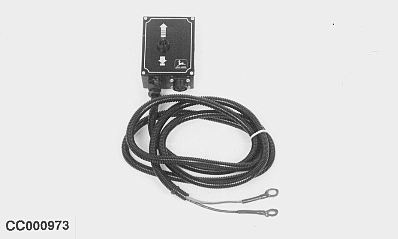

Préparation du tracteur pour le montage des boîtiers de contrôle électroniques

Les boîtiers de contrôle électroniques de la ramasseuse-presse sont conçus pour être raccordés à des circuits électriques de 12 volts avec masse négative. Tous les boîtiers sont pourvus d'une protection contre l'inversion de polarité.

OUCC006,00002DC -28-01FEB01-1/3

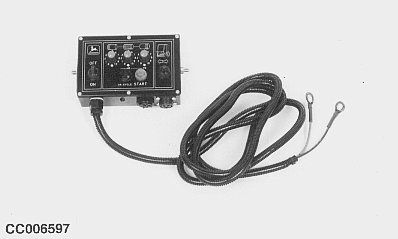

L'alimentation en courant doit être assurée par une batterie 12 volts, 30 A complètement chargée. Une intensité électrique de 20 A minimum est nécessaire lors de la rétraction du vérin électrique.

IMPORTANT: Les pointes de tension ne doivent pas dépasser 19 V.

La tension ne doit pas être inférieure à 9 V pour le contrôleur électronique du liage, car le coupe-circuit est alors activé. Ceci arrive lorsque la charge de la batterie est insuffisante ou si les connexions de la batterie sont en mauvais état. Avant de mettre en service la ramasseuse-presse, toujours contrôler la charge de la batterie et l'état des connexions électriques en faisant fonctionner les vérins de déclenchement.

NOTE: En raison des fluctuations du courant (pointes de tension), ne pas vérifier le fonctionnement du contrôleur électronique du liage lorsque la batterie est reliée à un chargeur.

OUCC006,00002DC -28-01FEB01-2/3

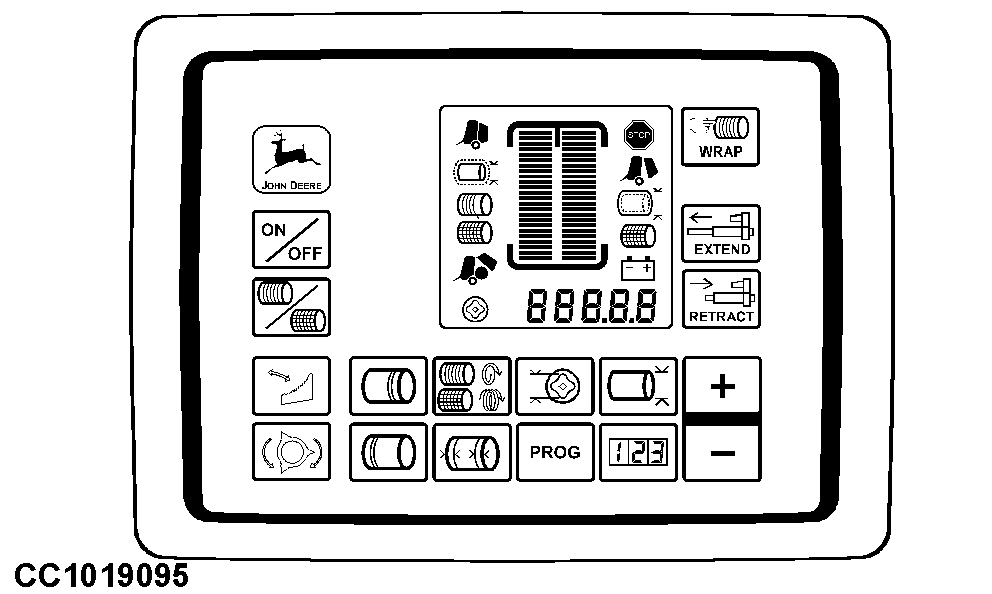

L'alimentation en courant doit être assurée par une batterie 12 volts complètement chargée. Une intensité électrique de 20 A minimum est nécessaire lors de la rétraction du vérin électrique. S'assurer que la prise livrée avec le moniteur est utilisée pour le raccordement (voir sous "Raccordement électrique du moniteur BaleTrak" dans cette section).

IMPORTANT: Les pointes de tension ne doivent pas dépasser 16 V.

La tension ne doit pas être inférieure à 11,2 V pour le moniteur BaleTrak car celui-ci ne pourrait alors fonctionner (affichage d'un code de diagnostic). Ceci arrive lorsque la charge de la batterie est insuffisante ou si les connexions de la batterie sont en mauvais état. Avant de mettre en service la ramasseuse-presse, toujours contrôler la charge de la batterie et l'état des connexions électriques en faisant fonctionner les vérins de déclenchement.

NOTE: En raison des fluctuations du courant (pointes de tension), ne pas vérifier le fonctionnement du moniteur BaleTrak lorsque la batterie est reliée à un chargeur.

OUCC006,00002DC -28-01FEB01-3/3
