Réglage du racleur du rouleau inférieur n°1 (avec dispositif de coupe)

Régler le racleur (A) de manière à l'approcher au maximum du rouleau d'amorçage (B) sans toutefois le toucher.

Régler le racleur (C) de la manière suivante:

Desserrer les vis (D) et régler l'écartement (A).

Tourner la ramasseuse-presse à la main pour vérifier l'écartement sur toutes les barres.

Serrer les vis (D) à 140 N·m (103 lb-ft).

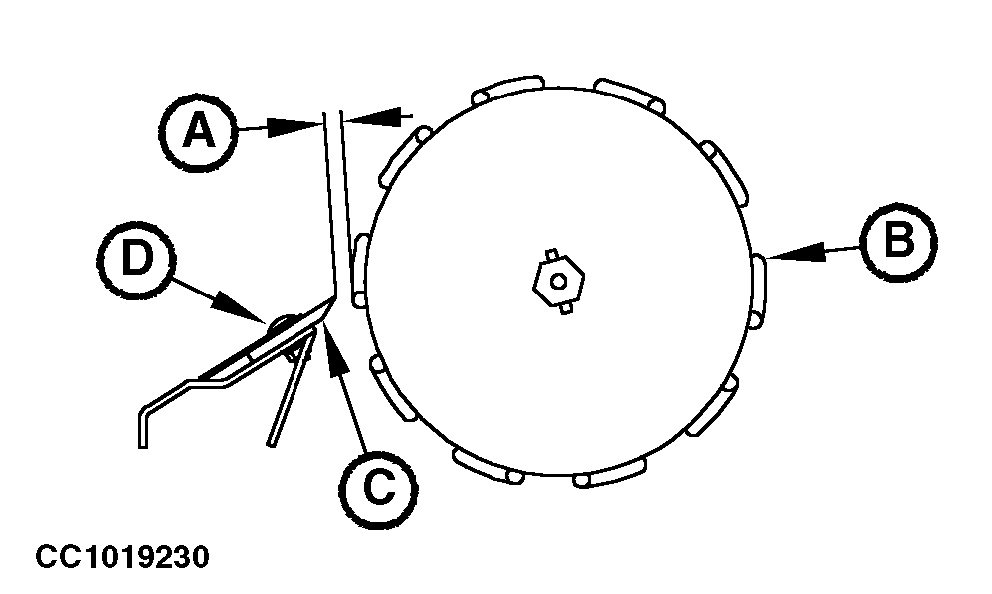

A-Espace
B-Rouleau inférieur
C-Racleur
D-Vis de fixation

OUCC006,00002DF -28-01FEB01-1/1
