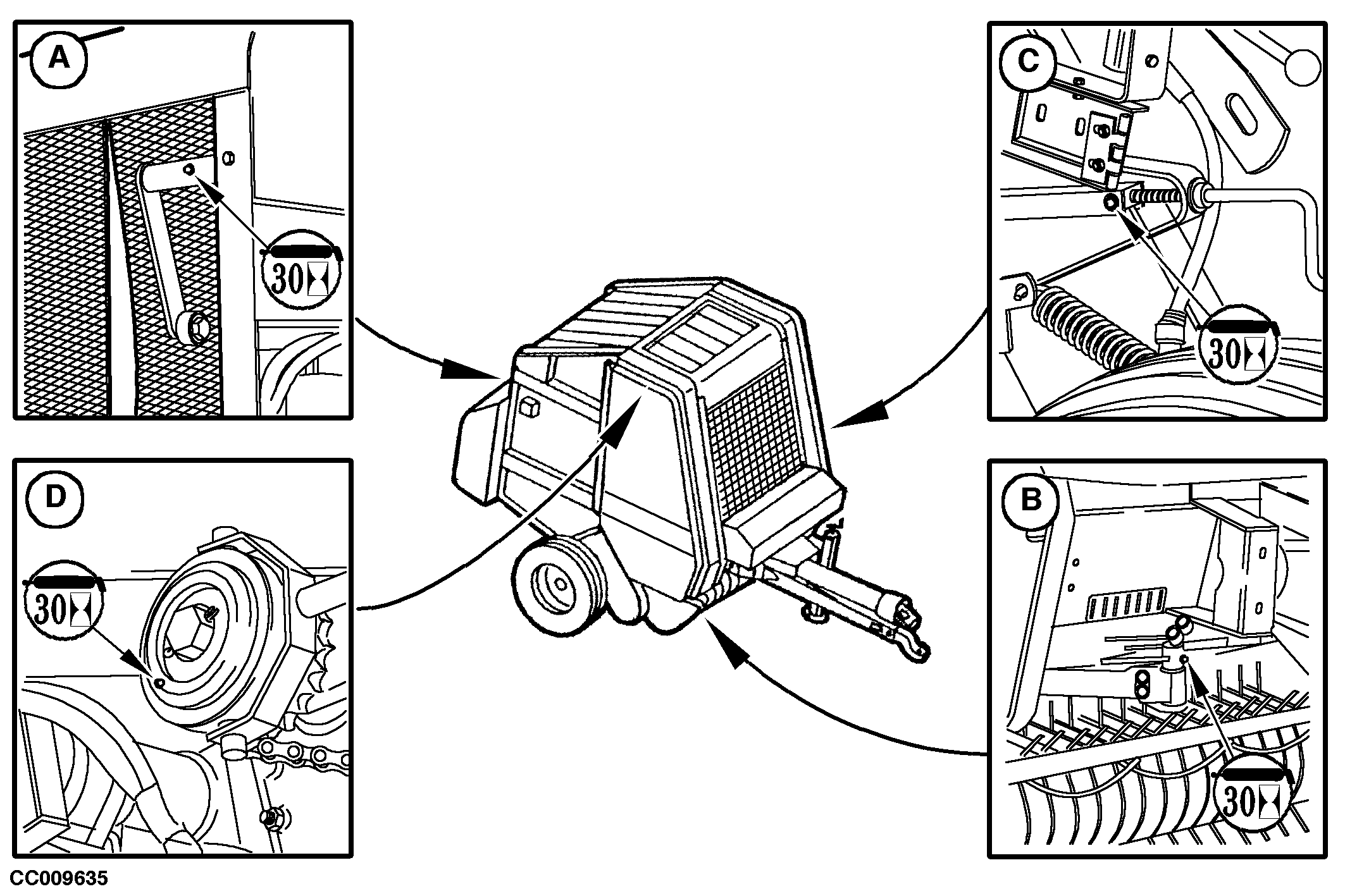

A-Bras du capteur de forme de balle

B-Palier du bras de liage

C-Manivelle de relevage du ramasseur

D-Palier de l'entraînement débrayable du rouleau supérieur

IMPORTANT: Ne pas monter sur la roue du ramasseur pour lubrifier l'entraînement débrayable du rouleau supérieur. Toujours se servir d'une

échelle ou d'un escabeau pour accéder au graisseur.

Lubrifier avec la graisse John Deere GREASE-GARD.

OUCC006,00002E6 -28-05FEB01-1/4

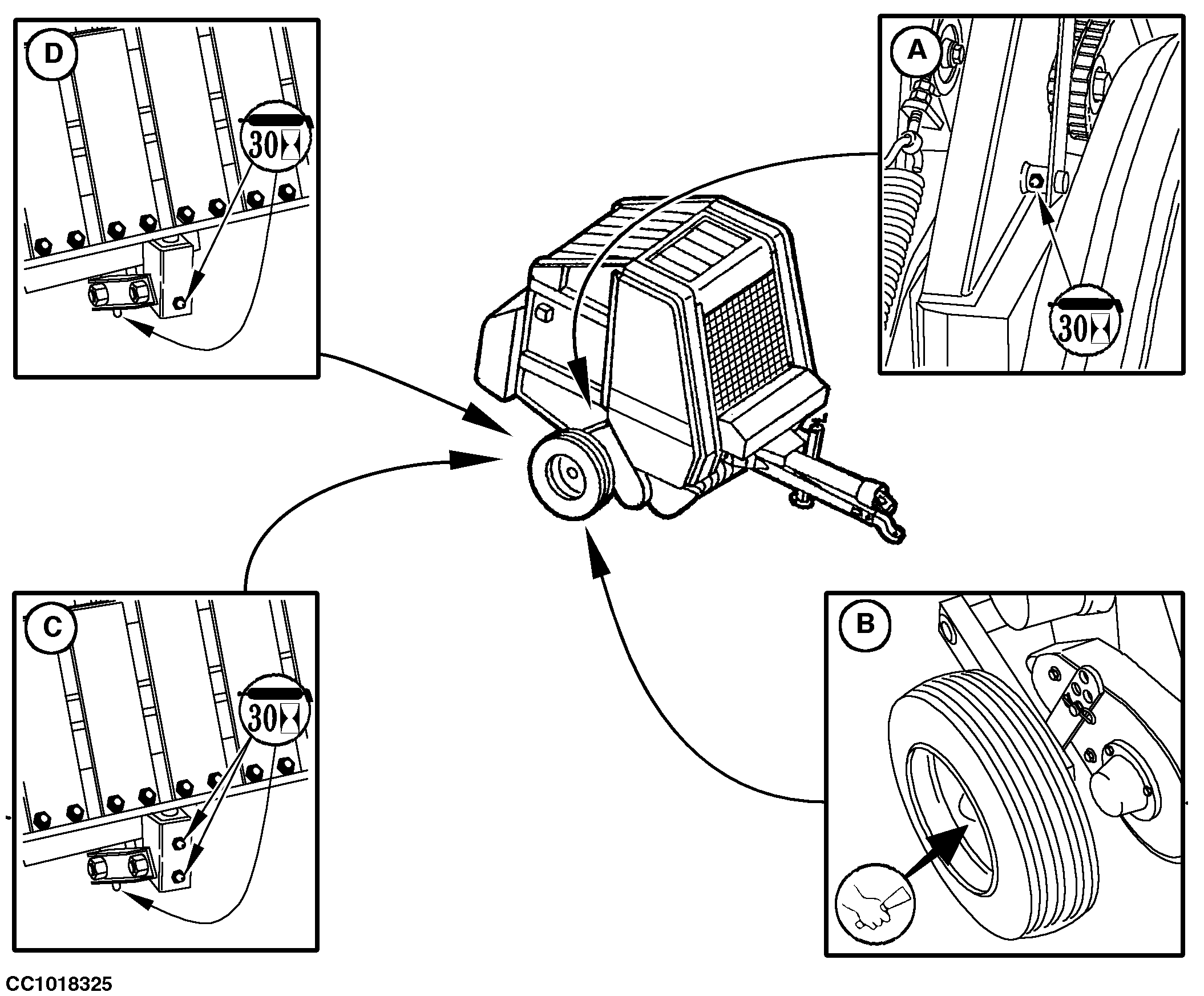

A-Tendeur de la chaîne du ramasseur

B-Roue de jauge du ramasseur

C-Biellette des dents d'alimentation du ramasseur 1,81 m (5 ft 11 in)

D-Biellette des dents d'alimentation du ramasseur 2,20 m (7 ft 3 in)

Lubrifier avec la graisse John Deere GREASE-GARD.

OUCC006,00002E6 -28-05FEB01-2/4

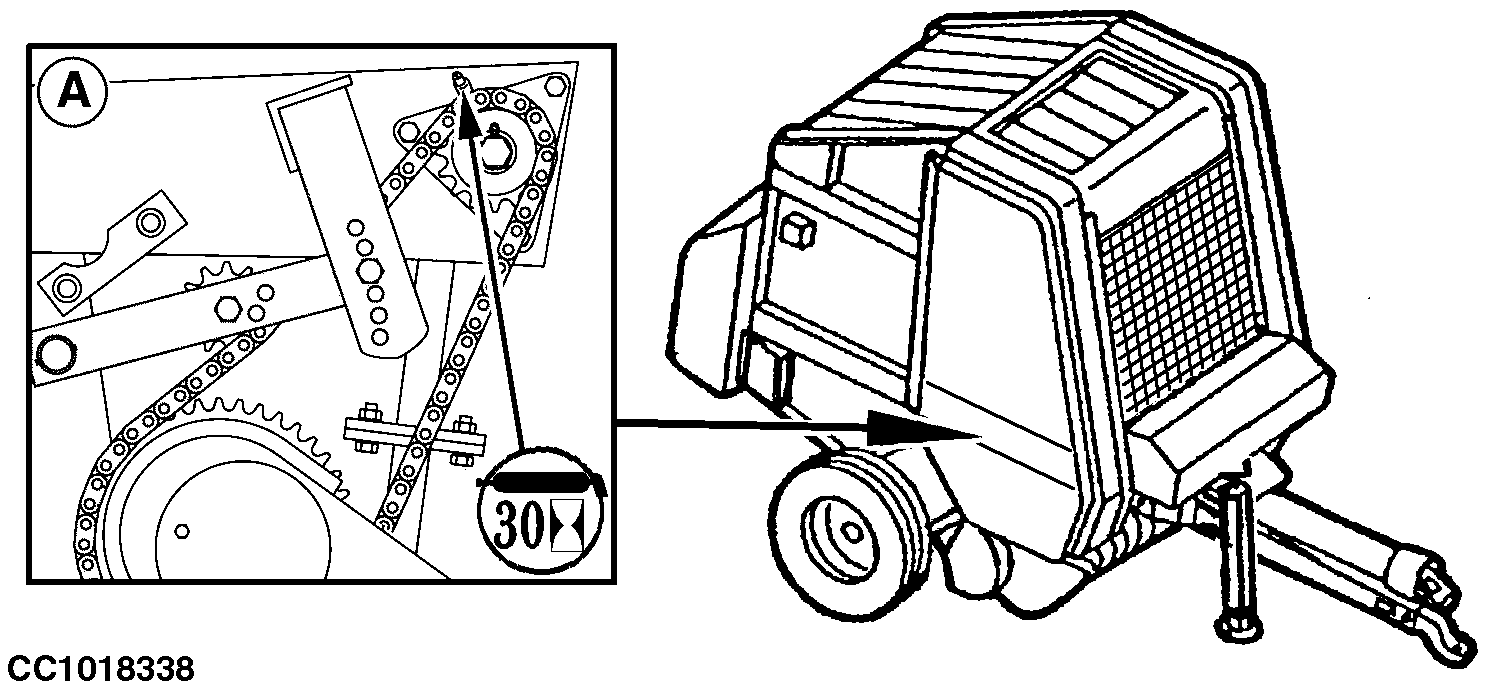

Lubrifier avec la graisse John Deere GREASE-GARD.

OUCC006,00002E6 -28-05FEB01-3/4

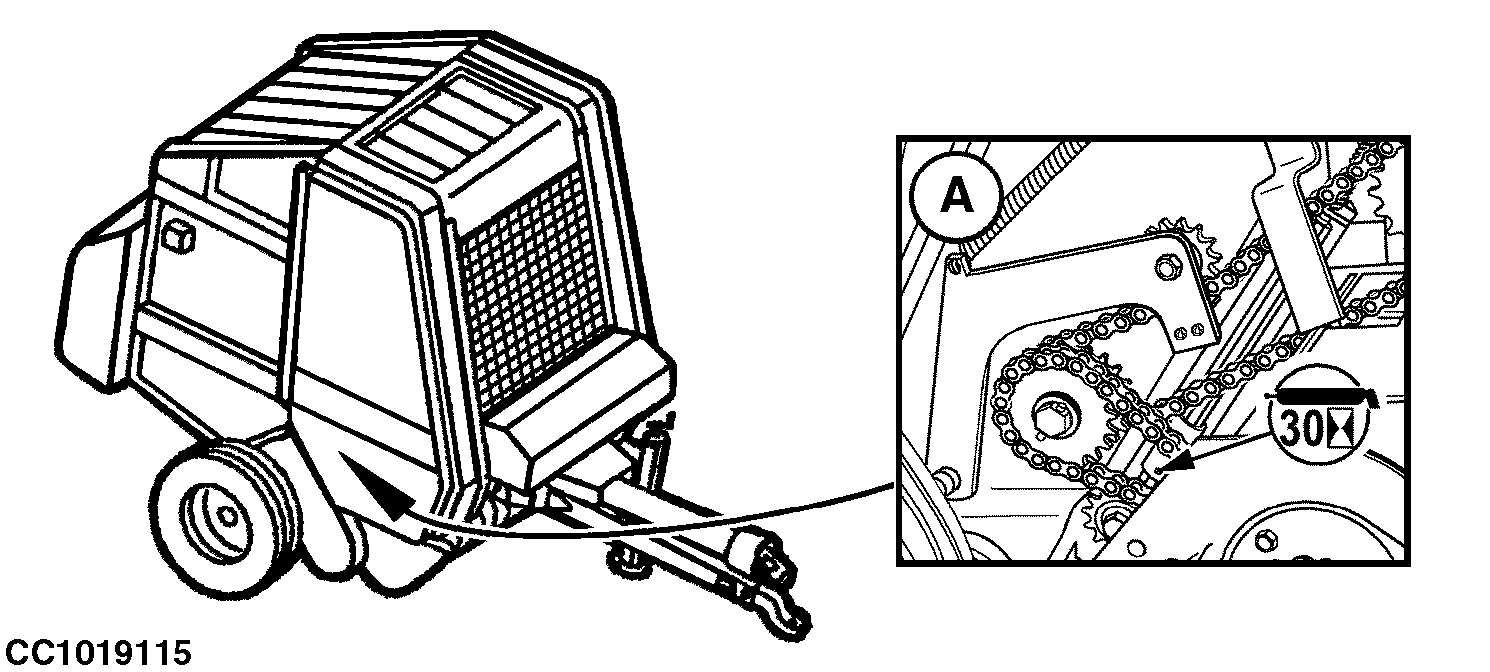

Lubrifier avec la graisse John Deere GREASE-GARD.

OUCC006,00002E6 -28-05FEB01-4/4
