Raccordement électrique du moniteur BaleTrak (pose du faisceau batterie)

Il faut IMPÉRATIVEMENT brancher le moniteur BaleTrak à la prise (A) et au faisceau batterie spécial (B) livré avec le moniteur. On évite ainsi toute interférence électrique qui pourrait être générée par la prise se trouvant sur le tracteur. Le faisceau spécial (B) doit être raccordé directement aux bornes de la batterie.

Procéder au réglage comme suit:

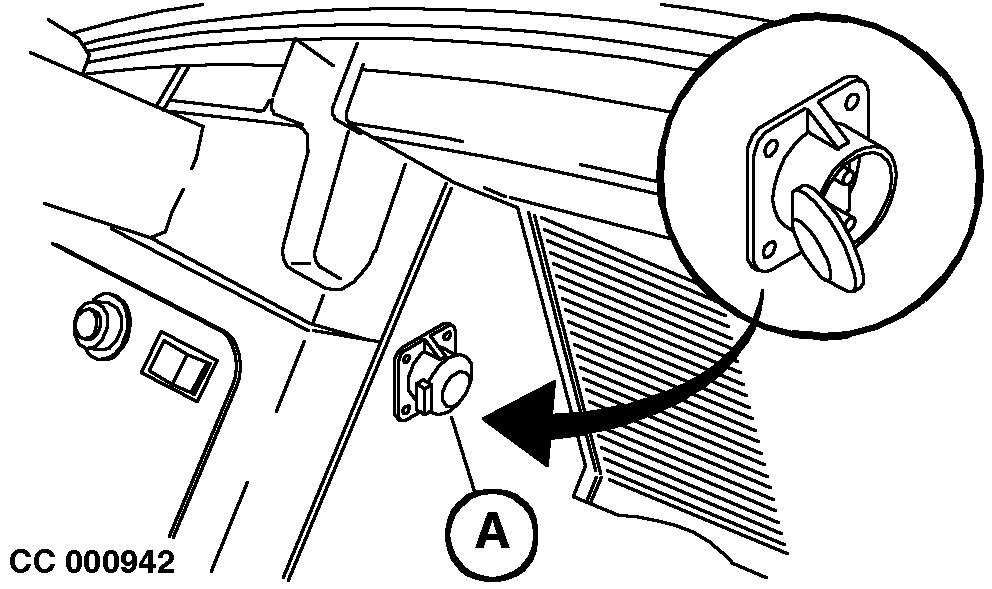

1. Réaliser un perçage dans la paroi latérale de la cabine du tracteur. Choisir un emplacement convenant à la pose de la prise (A).

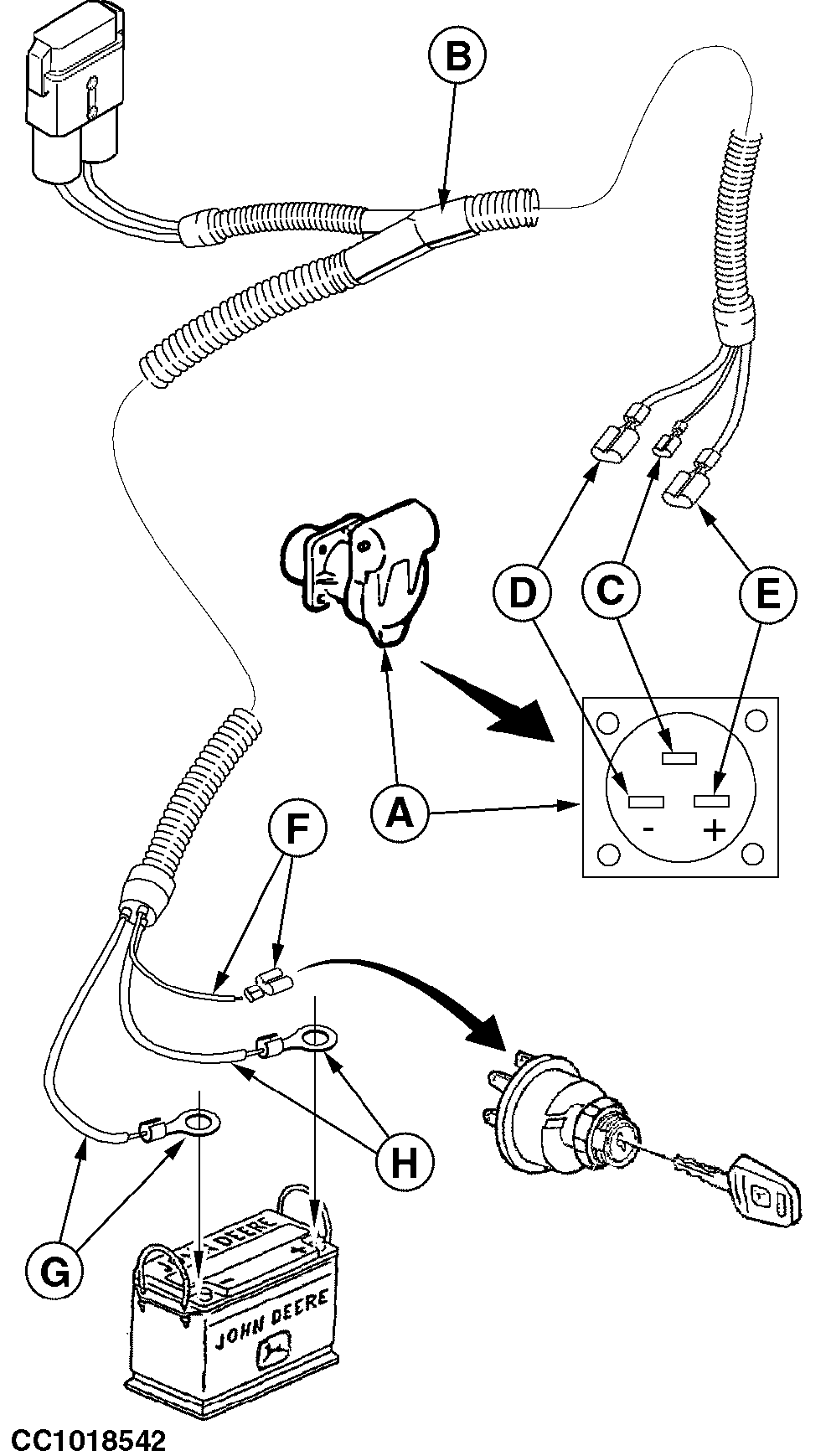

2. Connecter les fils (C)-(D)-(E) à la prise (A) (voir illustration).

3. Poser le faisceau (B) dans la cabine jusqu'à la batterie.

4. Monter les contacts (F)-(G)-(H) sur les fils, puis brancher le fil rouge (H) sur la tresse positive de la batterie, le fil rouge (F) sur la position "ON" du contacteur principal du tableau de bord et le fil noir (G) sur la tresse négative de la batterie.

IMPORTANT: Ne PAS raccorder les fils positifs (F) et (H) (ROUGES) au solénoïde du démarreur!

NOTE: Le faisceau spécial (B) est également disponible en option (accessoires pour tracteur).

NOTE: Débrancher le faisceau de la batterie ou le connecteur du faisceau principal lors d'opérations de soudage. Il n'est pas nécessaire de débrancher le moniteur BaleTrak.

A-Prise électrique
B-Faisceau batterie
C-Rouge (1,5 mm²)
D-Noir (6,0 mm²)
E-Rouge (6,0 mm²)
F-Fil positif (rouge) (1,5 mm²)
G-Fil négatif (noir) (6,0 mm²)
H-Fil positif (rouge) (6,0 mm²)
