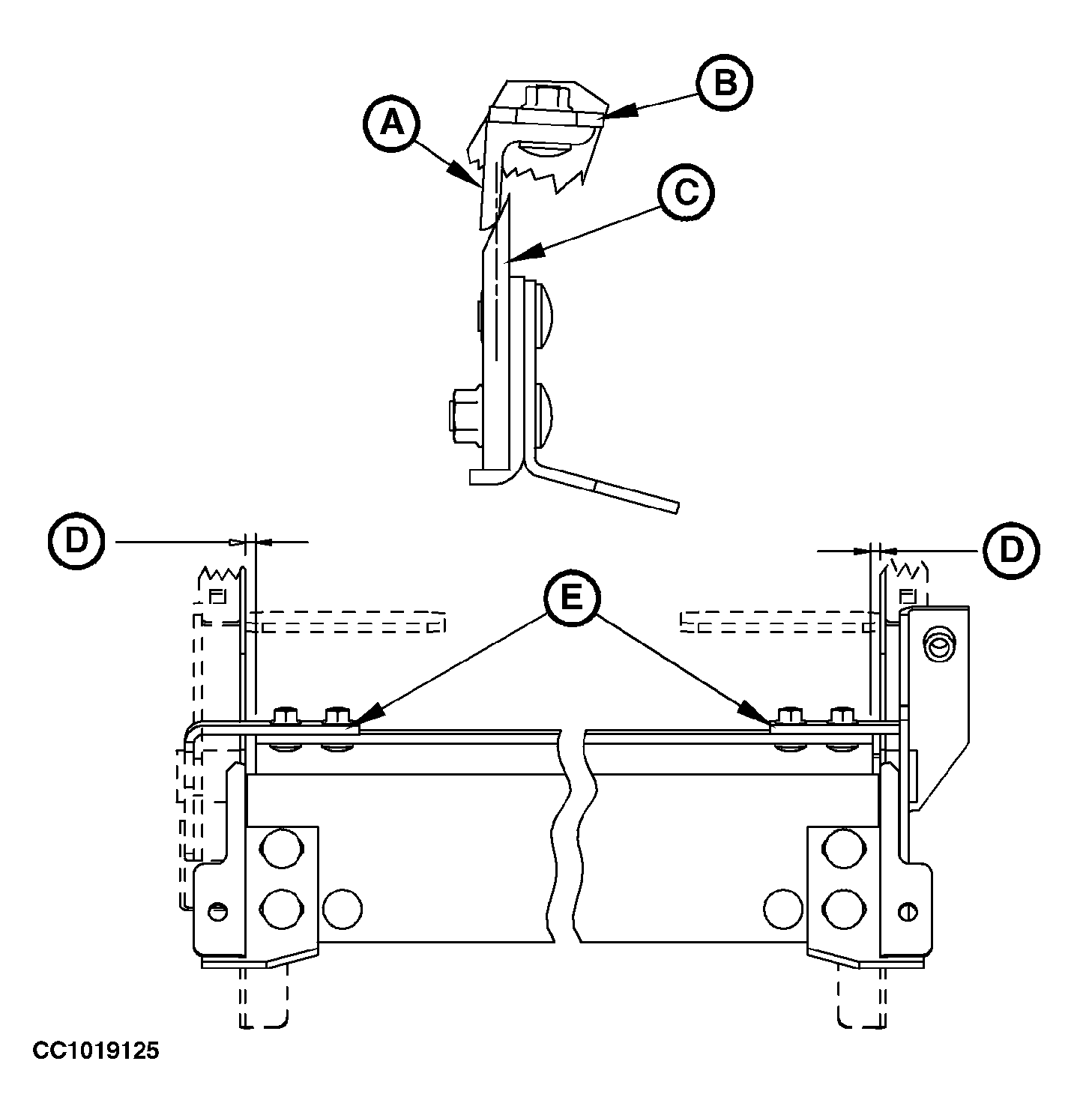

A-Contre-couteau
B-Support

C-Couteau

D-5±1 mm (2 ± 0.039 in)

E-Cornières

NOTE: Il est nécessaire de contrôler la position du contre-couteau par rapport au couteau si des problèmes graves de coupe du filet surviennent pendant le travail dans les champs.

Procéder au réglage comme suit:

Rétracter complètement le vérin de déclenchement du filet. Observer les deux côtés du cadre du filet et s'assurer que le contre-couteau (A) est en contact sur toute sa largeur avec le couteau (C).

IMPORTANT: Le contact doit se faire au niveau du milieu du côté tranchant du couteau (voir illustration).

Dans le cas contraire, ajouter autant de rondelles que nécessaire entre le contre-couteau (A) et le support (B) pour établir le contact requis.

Si le contre-couteau n'est pas en contact avec le couteau sur toute sa largeur, l'écartement ne doit pas dépasser 1 mm (0.04 in) dans la zone de non contact.

S'assurer que les deux cornières (E) sont alignées. Centrer le contre-couteau entre les supports latéraux de manière à obtenir une distance (D) de 5 ± 1 mm (2 ± 0.04 in) de chaque côté.

Centrer le couteau par rapport au contre-couteau.

Poursuivre avec le contrôle n°2.
