IMPORTANT: Avant de procéder à ce contrôle, s'assurer que les résultats des contrôles n°1 à 5 (décrits dans cette section) sont satisfaisants.

Procéder au réglage comme suit:

Maintenir le vérin de déclenchement du filet en position rétractée.

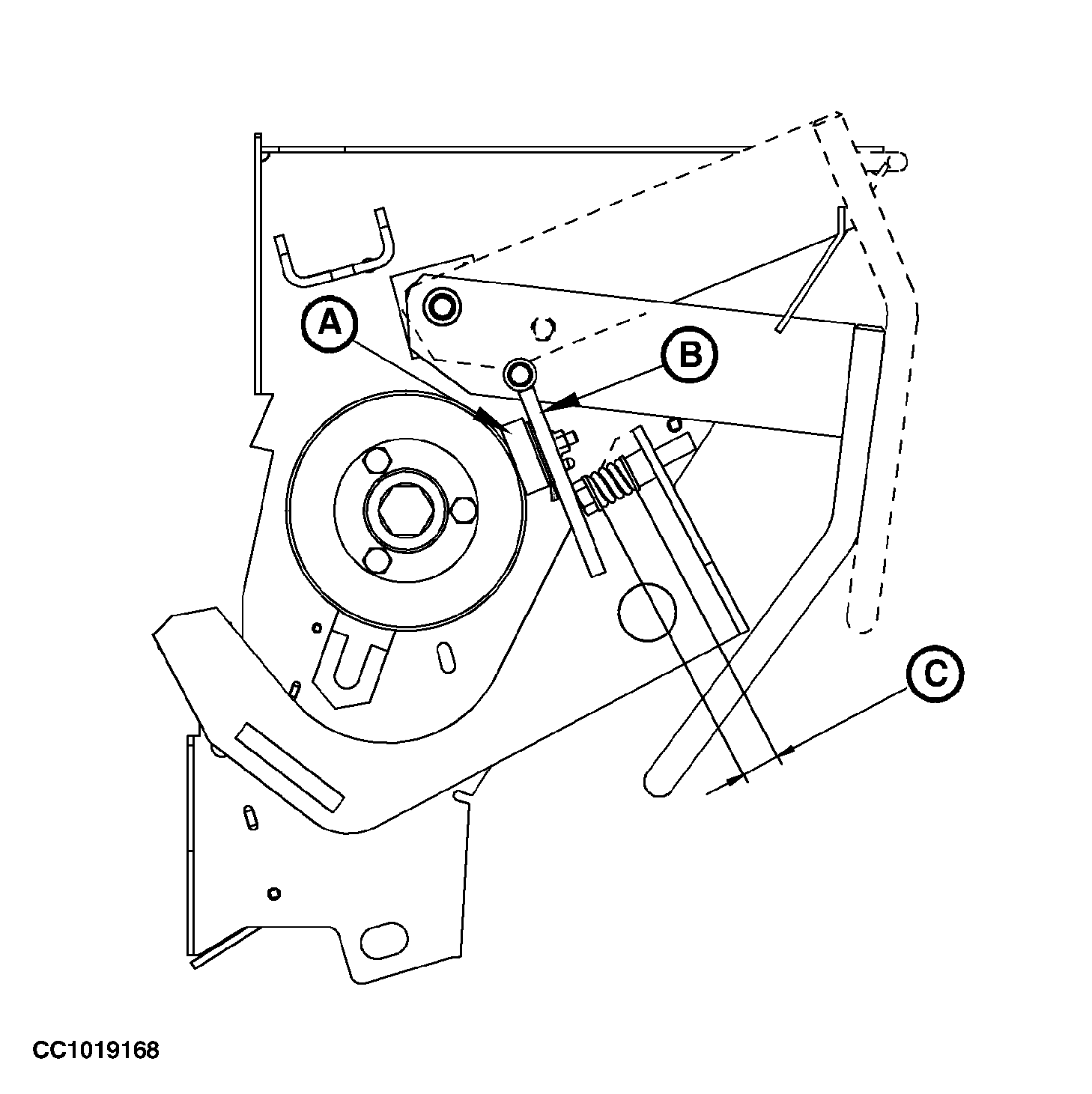

Desserrer manuellement le frein (A) des rouleaux d'alimentation du filet et vérifier que la longueur (C) du ressort est de 22 ± 0,5 mm (0.86 ± 0.02 in). Si nécessaire, régler la longueur (C) du ressort.

Enclencher le frein (A) et vérifier qu'il fonctionne correctement. Le couple nécessaire à la rotation du rouleau caoutchouc doit être de 40 à 50 N·m (29 à 37 lb-ft).

Si nécessaire, régler la force de freinage en ajoutant ou en retirant des rondelles entre le frein (A) et son support (B).

NOTE: En cas d'usure, retourner le patin de frein en caoutchouc.

Poursuivre avec le contrôle n°7.
