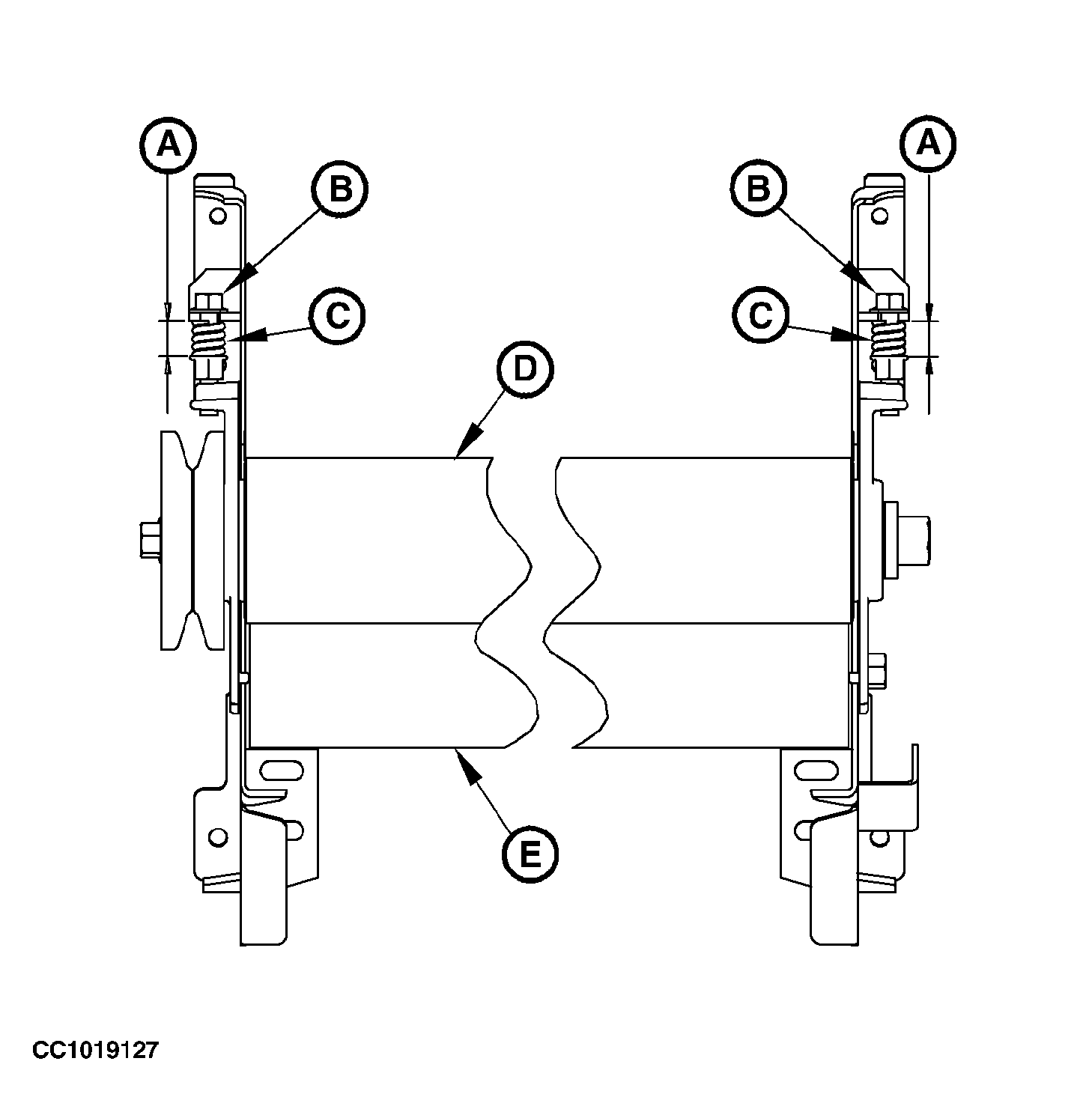

A-20.5± 0,5 mm (0.8 ± 0.02 in)
B-Écrous de réglage du ressort

C-Ressort

D-Rouleau caoutchouc

E-Rouleau galvanisé

IMPORTANT: Avant de procéder à ce contrôle, s'assurer que les résultats des contrôles n°1 et 2 (décrits dans cette section) sont satisfaisants.

Procéder au réglage comme suit:

Desserrer le frein des rouleaux d'alimentation, voir sous "Desserrage manuel du frein des rouleaux d'alimentation" dans la section "Préparation de la ramasseuse-presse".

Régler la pression des rouleaux d'alimentation du filet en desserrant ou en serrant les écrous de réglage du

IMPORTANT: S'assurer que le rouleau caoutchouc et le rouleau galvanisé tournent librement dans les deux sens avec les ressorts ajustés à 20,5 mm (0.8 ± 0.02 in), en les entraînant manuellement.

Enlever filet ou corps étrangers se trouvant entre les rouleaux d'alimentation.

Poursuivre avec le contrôle n°4.

OUCC006,00002EF -28-06FEB01-1/1
