Position du rouleau n°8 (contrôle n°4)
|
|

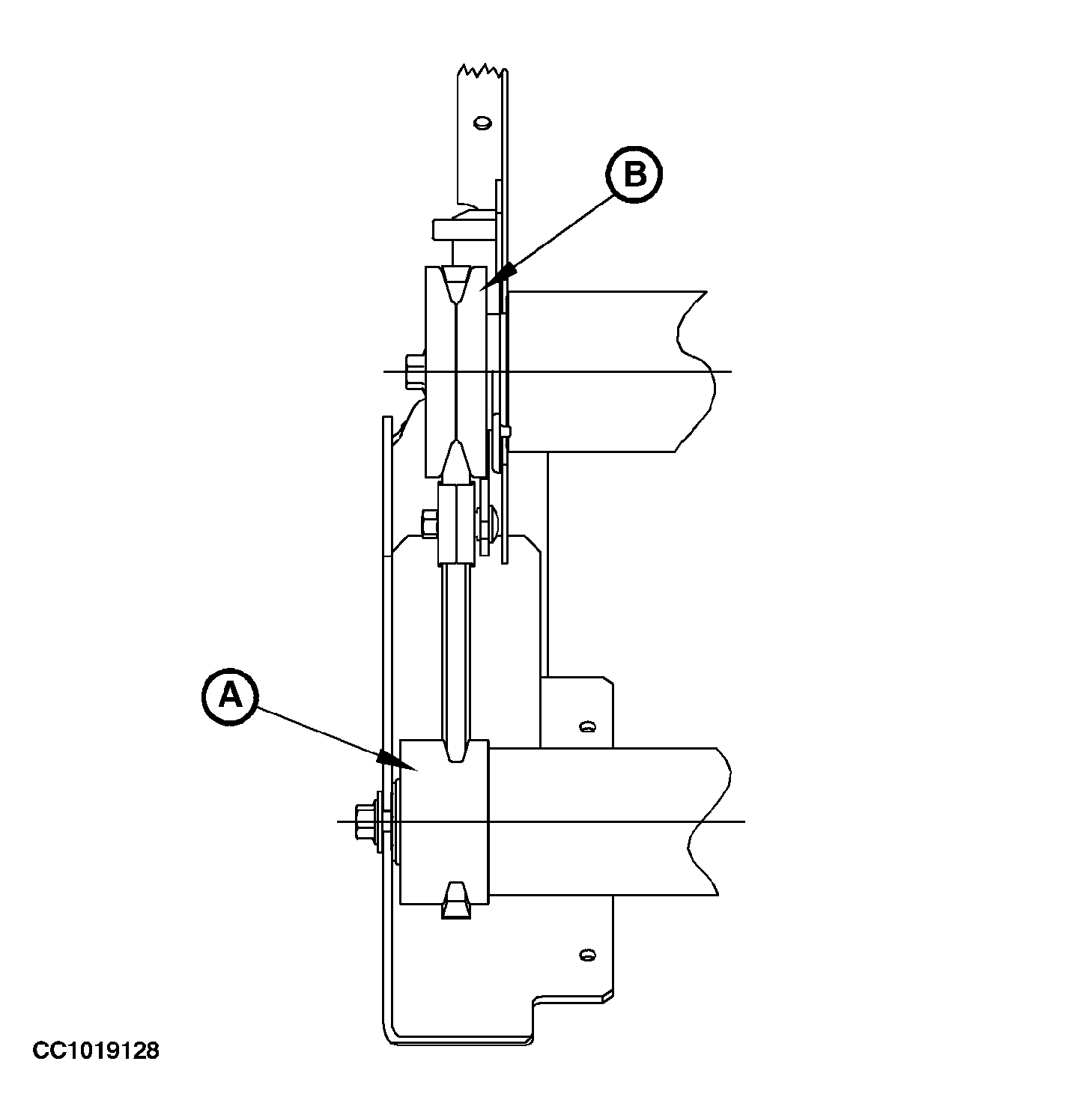

IMPORTANT: Avant de procéder à ce contrôle, s'assurer que les résultats des contrôles n°1 à 3 (décrits dans cette section) sont satisfaisants. IMPORTANT: Vérifier la position du rouleau n°8 après chaque remplacement de courroie d'entraînement. Procéder au réglage comme suit: S'assurer que l'écart axial du rouleau n°8 (A) est compris entre 0,5 et 1,5 mm (0.02 à 0.06 in) et que les |
poulies du rouleau caoutchouc (B) et celles du rouleau n°8 sont alignées à ± 5 mm (2 in) près.
Ajouter ou retirer des rondelles de chaque côté du rouleau n°8, si nécessaire. Remettre en place la courroie d'entraînement des rouleaux d'alimentation du filet. Voir sous "Dépose et repose de la courroie d'entraînement des rouleaux d'alimentation du filet" dans cette section. Poursuivre avec le contrôle n°5. |
OUCC006,00002F0 -28-07FEB01-1/1 |
