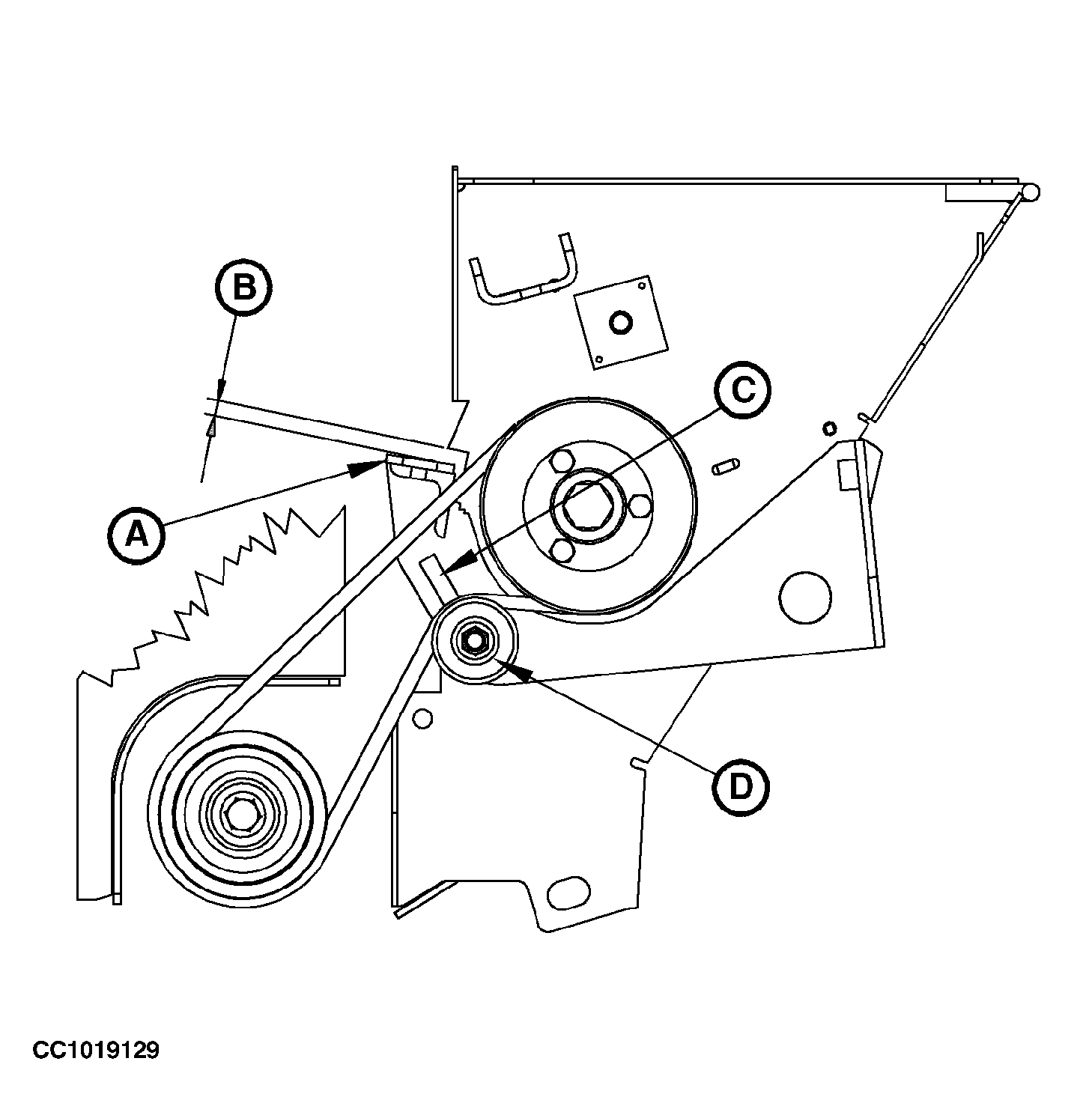

A-Support du contre-couteau

B-Écart

C-Alésage oblong

D-Tendeur

IMPORTANT: Avant de procéder à ce contrôle, s'assurer que les résultats des contrôles n°1 à 4 (décrits dans cette section) sont satisfaisants.

IMPORTANT: Après chaque changement de courroie, il faut absolument vérifier que la longueur de la nouvelle courroie permet un fonctionnement impeccable du liage filet.

Procéder au réglage comme suit:

Sortir complètement le vérin de déclenchement.

Ajuster le tendeur (D) dans l'alésage (C) de manière à ce que l'écart (B) entre le support de contre-couteau (A) et l'entaille de la paroi latérale soit de 10 mm (0.4 in).

Faire tourner l'entraînement de la courroie pendant 15 secondes au régime maximum.

Sortir et rentrer complètement le vérin de déclenchement à plusieurs reprises.

Sortir complètement le vérin de déclenchement.

Régler l'écart (B) à 5 mm (0.2 in).

IMPORTANT: Lorsque le vérin de déclenchement est en position d'extension, il ne doit pas être possible de faire tourner les rouleaux d'alimentation du filet à la main.

Poursuivre avec le contrôle n°6.
