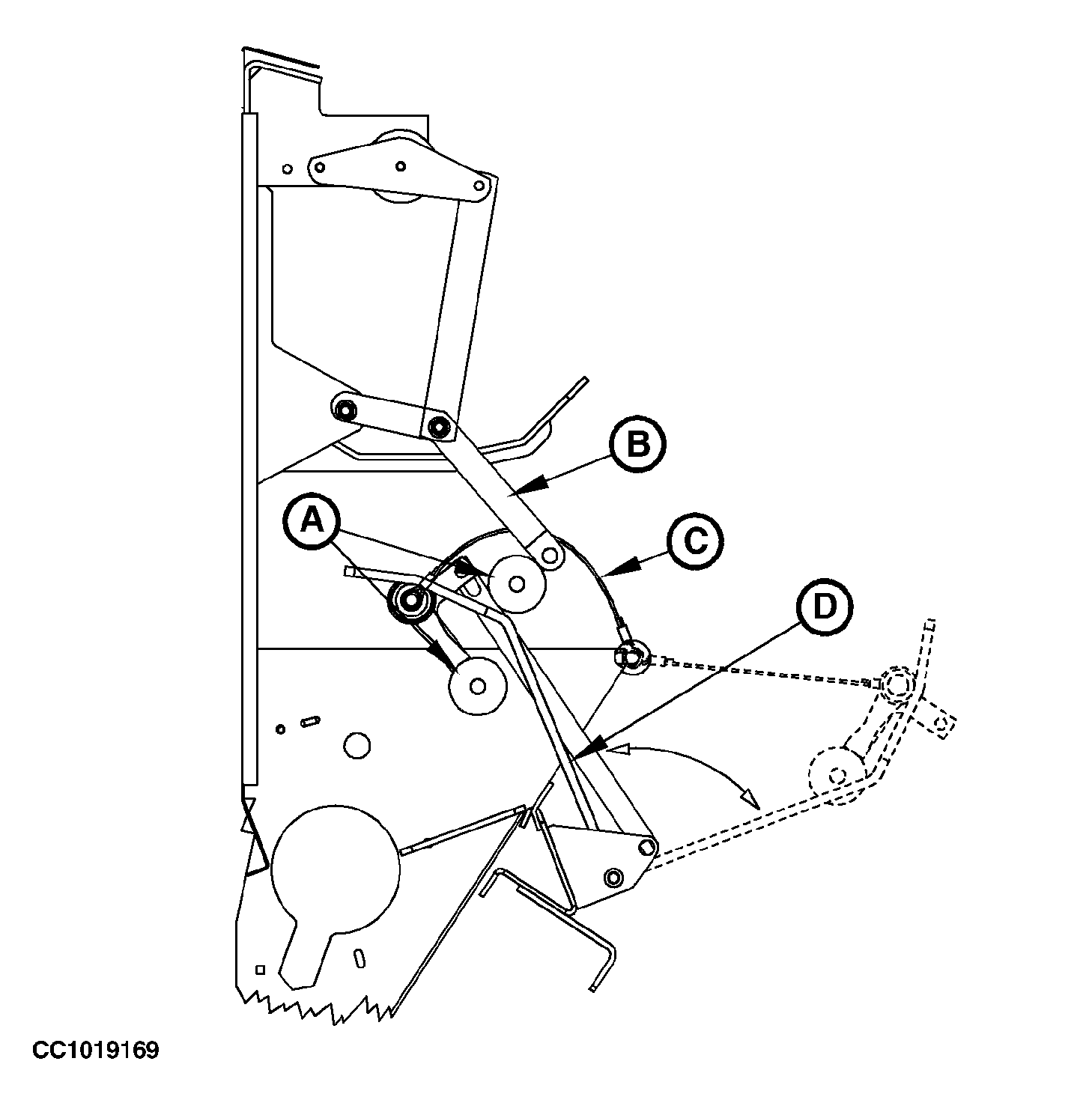

A-Rouleaux plastique

B-Bras de tension supérieur

C-Câbles

D-Bras de tension inférieur

IMPORTANT: Avant de procéder à ce contrôle, s'assurer que les résultats des contrôles n°1 à 6 (décrits dans cette section) sont satisfaisants.

Procéder au réglage comme suit:

S'assurer que les rouleaux plastique (A) tournent librement. Si les rouleaux plastique ne tournent pas à la main, nettoyer les axes des rouleaux ou ajuster les circlips de maintien.

S'assurer que les câbles (C) se courbent, comme illustré, lors de la fermeture du bras de tension inférieur (D) et que les boucles de câble n'empêchent pas l'ouverture et la fermeture complète du bras de tension inférieur (D). Ouvrir et fermer au moins deux fois pour s'assurer que les câbles (C) fonctionnent correctement.

Poursuivre avec le contrôle n°8.

OUCC006,00002F2 -28-07FEB01-1/1
