IMPORTANT: Avant de procéder à ce contrôle, s'assurer que les résultats des contrôles n°1 à 8 (décrits dans cette section) sont satisfaisants.

Contrôler le fonctionnement du guide inférieur du filet chaque fois que le cheminement des courroies a été réglé ou que le guide inférieur a été déposé. Procéder au réglage comme suit:

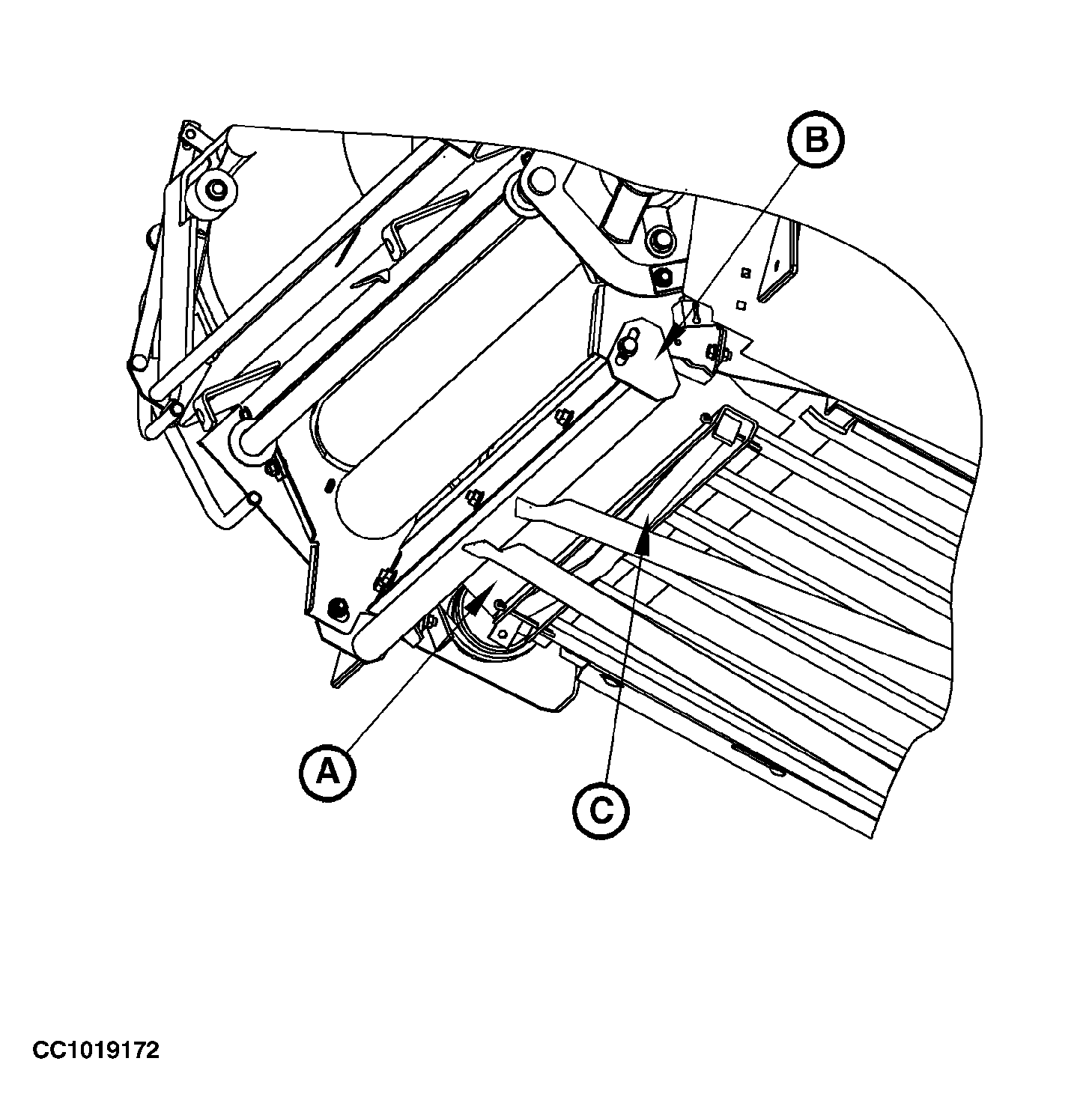

S'assurer que la tôle du guide inférieur (A) est en contact sur toute sa largeur avec les courroies de la

NOTE: Maintenir la tôle du guide inférieur du filet (A) aussi propre et lisse que possible.

Régler la position des supports (B) de manière que la torsion du ressort à lame (C) permette d'obtenir un contact optimal de la tôle (A) du guide inférieur du filet avec les courroies.

NOTE: S'assurer que le ressort à lame repousse le guide du filet contre les courroies après l'avoir abaissé.

OUCC006,00002F4 -28-07FEB01-1/2

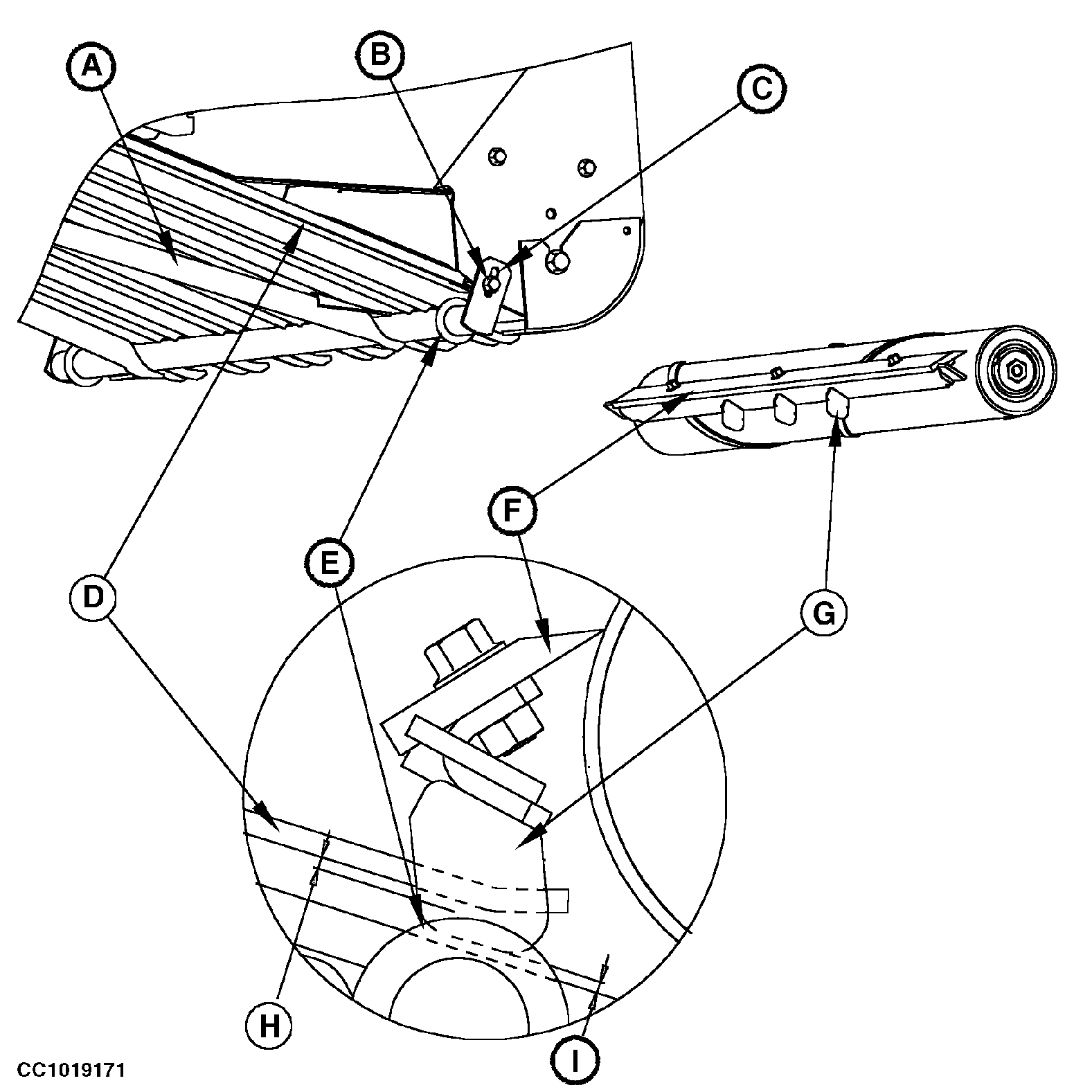

A-Tôle du guide inférieur du filet
B-Vis de fixation du guide du filet

C-Alésage oblong
D-Déflecteur
E-Rondelle

F-Racleur
G-Guide de courroie

H-2 à f3 mm (0.08 à 0.12 in)
I-2 à 3 mm (0.08 à 0.12 in)

S'assurer que l'écart (I) entre le guide de courroie (G) et le guide inférieur du filet (A), et l'écart (H) entre la rondelle (E) et le déflecteur (D) sont tous deux compris entre 2 et 3 mm (0.08 à 0.12 in). Pour effectuer ces réglages, utiliser l'alésage oblong (C) du guide du filet et déplacer le guide de courroie (G).

Serrer les vis de fixation (B) du guide du filet à 235 ± 25 N·m (173 ± 18 lb-ft).

Régler le racleur (F). Voir sous "Réglage du racleur du rouleau inférieur de porte n°9" dans la section "Utilisation - Généralités".

OUCC006,00002F4 -28-07FEB01-2/2
