Dépose et repose de la courroie d'entraînement des rouleaux d'alimentation du filet

Déposer la courroie d'entraînement des rouleaux d'alimentation du filet de la manière suivante:

Rétracter complètement le vérin de déclenchement du filet. Ouvrir légèrement la porte pour que les courroies de la ramasseuse-presse se détendent.

Retirer la vis de fixation (D) du rouleau de porte n°8.

Retirer le support de rouleau (A).

Relâcher le levier de frein (B).

Dégager la courroie d'entraînement (C).

Remettre en place la courroie d'entraînement en suivant les étapes de la dépose dans l'ordre inverse.

Fermer la porte et contrôler le cheminement de la courroie. Voir sous "Réglage du cheminement de la courroie" dans cette section.

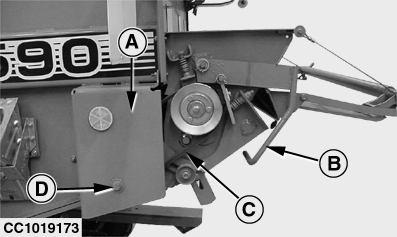

A-Support de rouleau
B-Levier de frein
C-Courroie d'entraînement
D-Vis de fixation du rouleau n°8

OUCC006,00002F5 -28-07FEB01-1/1
