Réglage du capteur du rouleau d'entraînement inférieur

ATTENTION: NE PAS PRENDRE DE RISQUES! Ne jamais essayer d'agir sur l'arbre au moyen d'un outil quelconque lorsque le moteur du tracteur tourne. Arrêter le moteur, retirer la clé et attendre l'immobilisation des pièces en mouvement. Retirer l'outil de l'arbre dès qu'il n'est plus utilisé.

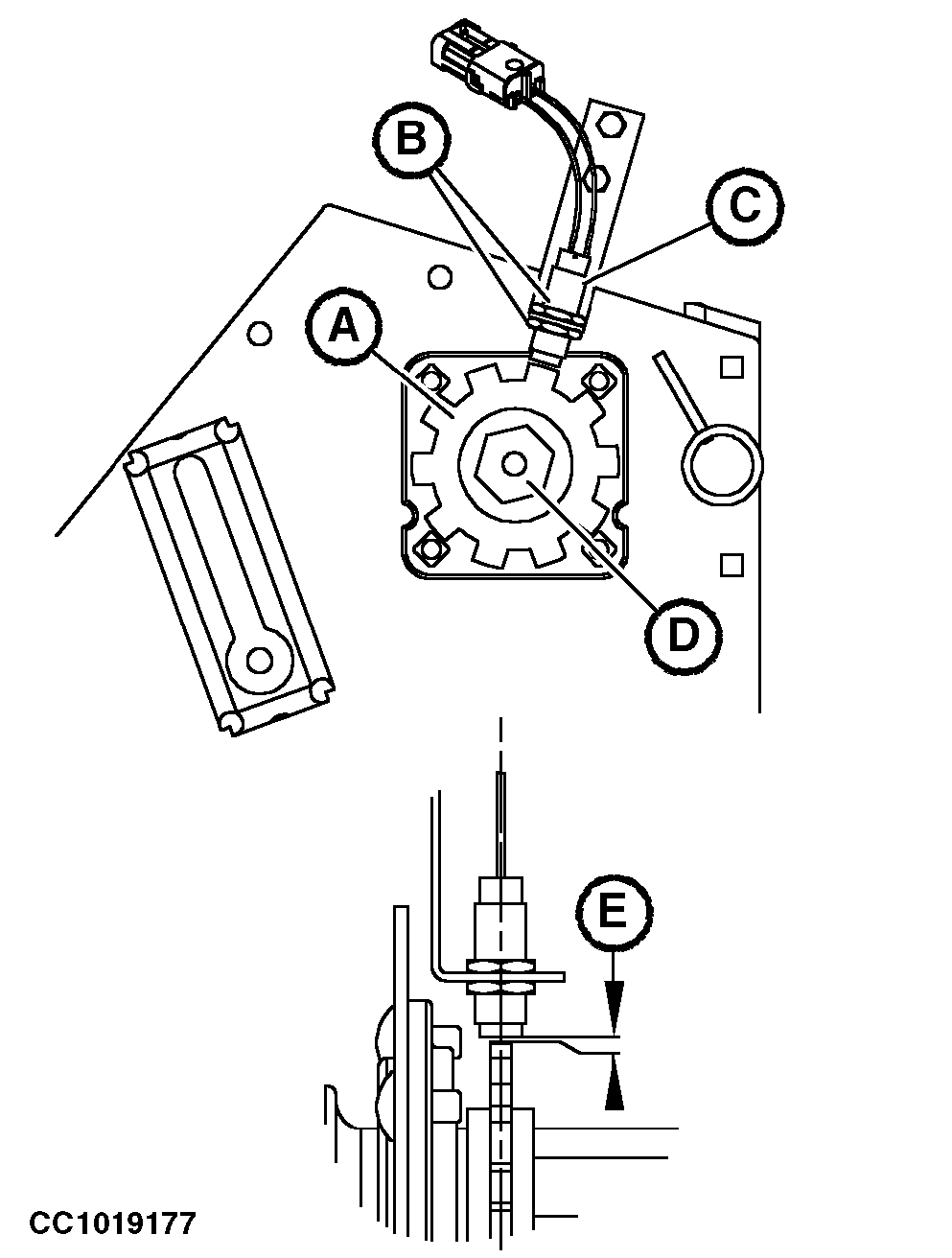

Placer une clé sur l'arbre de sortie du renvoi d'angle et tourner la ramasseuse-presse à la main jusqu'à ce que la roue (A) soit dans la position indiquée sur l'illustration.

Desserrer les contre-écrous (B) et faire coulisser le capteur (C) jusqu'à obtention de la cote (E) de 2 ± 0,5 mm (0.08 ± 0.02 in) entre le capteur (C) et la roue (A).

S'assurer que le capteur (C) est centré par rapport à la roue (A).

A-Roue (entraînement)
B-Contre-écrous
C-Capteur
D-Rouleau d'entraînement inférieur n°2
E-2± 0,5 mm (0.08 ± 0.02 in)
