Canal 5: Calibrage du potentiomètre de la taille de balle

IMPORTANT: Avant de calibrer le potentiomètre de taille de balle, régler le canal 27 de réglage de précision de la taille de balle sur 0; voir sous "Canal 27: Réglage de précision de la taille de balle" dans cette section.

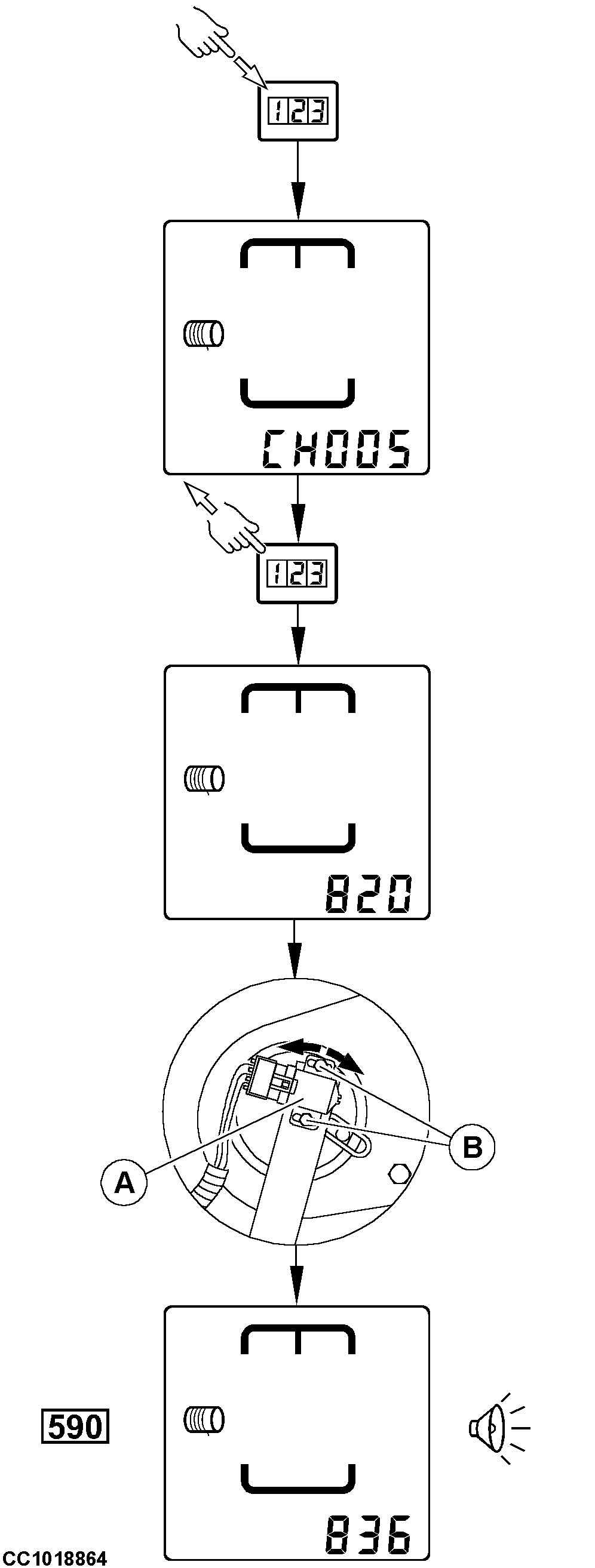

Le "CH005" permet de régler le potentiomètre de taille de balle.

Ouvrir la porte et lever au maximum le bras de tension de la courroie à l'aide de la manette de commande du distributeur auxiliaire du tracteur.

Desserrer les deux vis de fixation (B), puis faire tourner le potentiomètre (A) jusqu'à ce que l'une des valeurs suivantes apparaisse sur l'afficheur LCD:

• De 836 à 838 sur la ramasseuse-presse 590.
• De 712 à 715 sur la ramasseuse-presse 580.
• De 489 à 492 sur la ramasseuse-presse 570.

Lorsque la valeur correcte est affichée, l'alarme sonore du moniteur retentit en continu.

Resserrer les vis de fixation (B).

A-Potentiomètre de taille de balle
B-Vis de fixation
