Canaux 6 et 7: Calibrage du potentiomètre de formation de la balle

Le "CH006" permet de programmer la position du potentiomètre de formation de la balle du côté droit et le "CH007" le potentiomètre de formation de la balle du côté gauche.

La procédure de réglage est identique pour les deux côtés. Utiliser le canal approprié pour chaque côté.

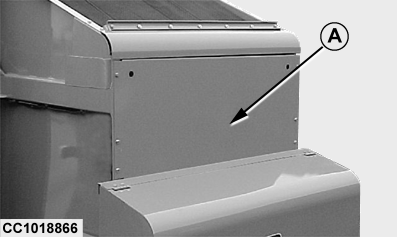

Dévisser l'habillage arrière (A).

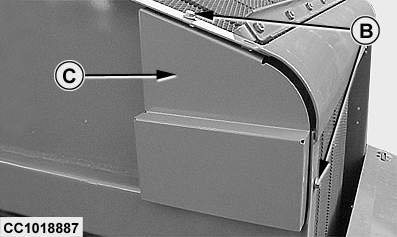

Retirer les vis de fixation (B) et le garant du potentiomètre (C).

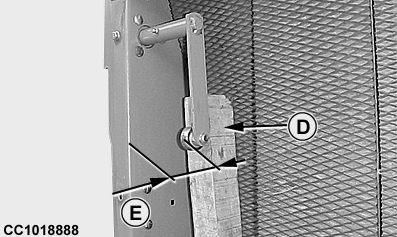

Insérer une plaque (D) d'environ 51 x 102 x 457 mm (2 x 4 x 18 in) entre le roulement du rouleau et la courroie comme illustré.

Positionner la plaque (D) pour maintenir le bras du capteur de forme de balle de manière à ce que l'arrière du roulement du rouleau (E) soit distant de 62 mm (2-7/16 in) du bord arrière de la porte comme illustré.


A-Habillage arrière
B-Vis de fixation
C-Garant
D-Plaque
E-62 mm (2-7/16 in)

CC1018866
CC1018887

Côté gauche illustré

CC1018888

Côté gauche illustré

OUCC006,0000300 -28-12FEB01-1/2

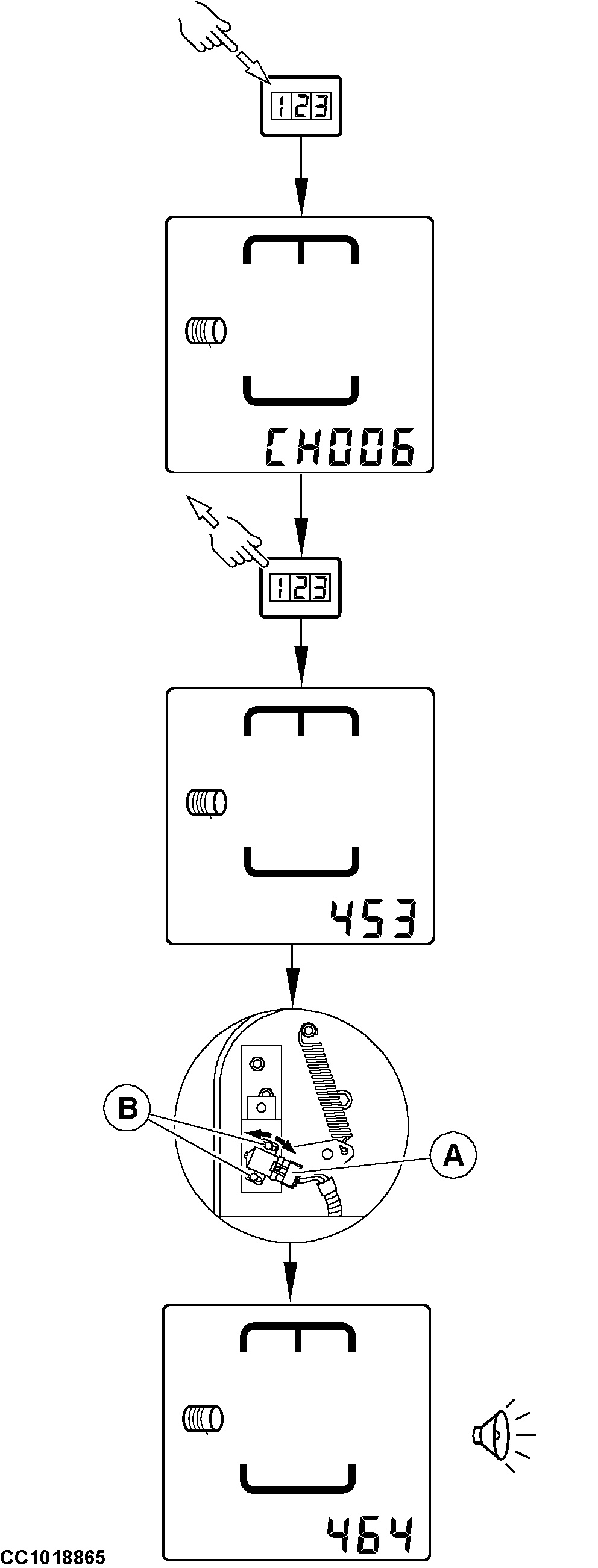

Desserrer les deux vis de fixation (B), puis faire tourner le potentiomètre (A) jusqu'à ce qu'une valeur comprise entre "464" et "466" apparaisse sur l'afficheur LCD.

Lorsque la valeur correcte est affichée, l'alarme sonore du moniteur retentit en continu.

Resserrer les vis (B).

Remonter le garant du potentiomètre et l'habillage arrière.


A-Potentiomètre de formation de la balle (côté droit)
B-Vis de fixation

CC1018865

Calibrage du potentiomètre de formation de la balle (côté droit) illustré

OUCC006,0000300 -28-12FEB01-2/2
