Canal 18: Contrôle de la consommation électrique du vérin de déclenchement

Le "CH018" permet d'afficher la consommation électrique du vérin de déclenchement du liage ficelle ou filet, au choix.

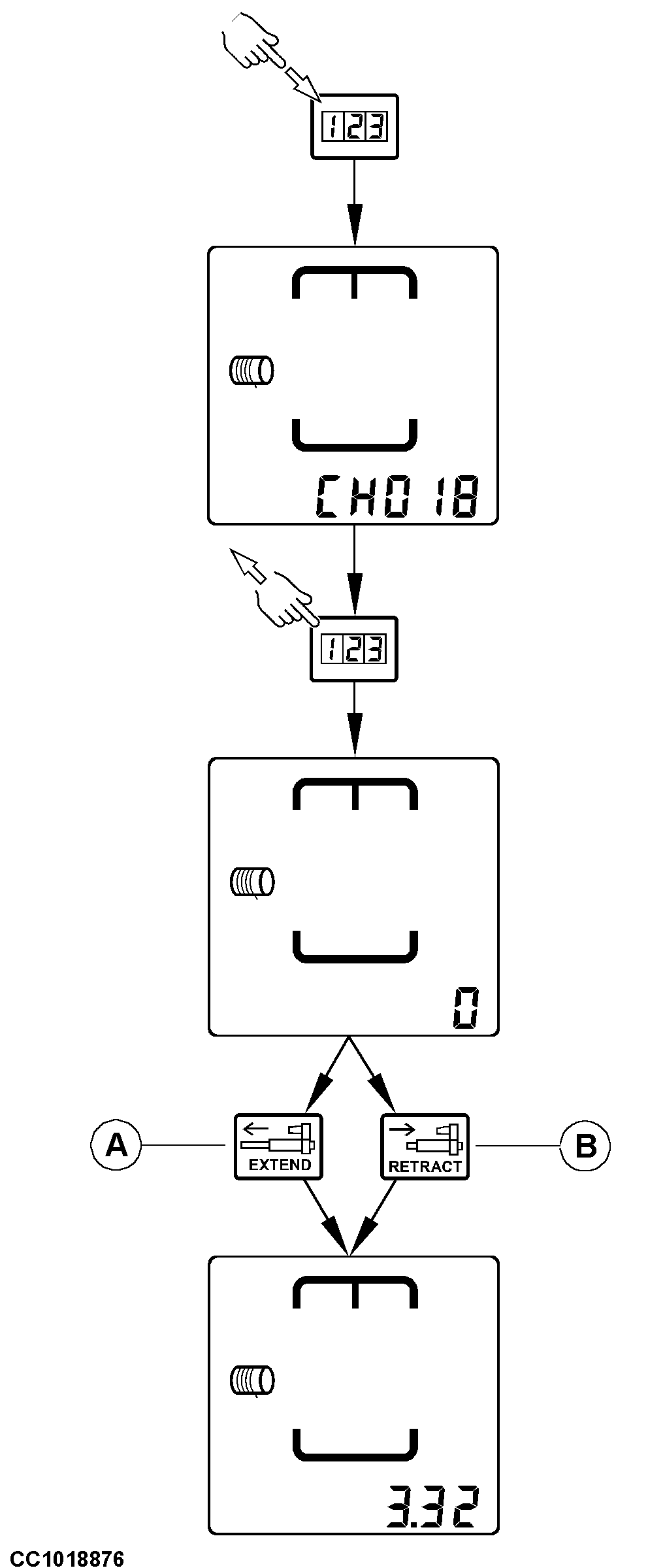

Appuyer sur la touche "EXTENSION" (A) ou "RÉTRACTION" (B) pour activer le vérin de déclenchement correspondant au dispositif de liage sélectionné. Lorsque le vérin est en mouvement, la consommation électrique en ampères apparaît sur l'afficheur LCD.

L'afficheur doit indiquer une intensité comprise entre 2 et 8 ampères lorsque le vérin de déclenchement fonctionne, à mi-course (sans charge).

• Des valeurs inférieures à la normale indiquent que la tension du tracteur est faible ou que les connexions du faisceau sont mauvaises ou corrodées.
• Des valeurs supérieures à la normale indiquent que des articulations sont coincées ou que des enroulements du moteur sont partiellement court-circuités.
• Des pointes de tension indiquent la présence d'un obstacle mécanique à l'articulation.

Laisser le vérin de déclenchement finir sa course. Lorsqu'il est complètement sorti ou rentré, l'afficheur doit indiquer des valeurs de détachement de courant entre 25 et 40 ampères.

• Des valeurs inférieures à la normale indiquent que les connexions du faisceau sont mauvaises ou corrodées.
• Des valeurs supérieures à la normale indiquent que le vérin de déclenchement est coincé ou que des enroulements du moteur sont partiellement court-circuités.

A-Touche "extension"
B-Touche "rétraction"

OUCC006,000030A -28-12FEB01-1/1
