Canal 25: Contrôle des contacteurs de couteaux

Le "CH025" permet de contrôler les contacteurs de couteaux.

Les deux contacteurs de couteaux sont fermés lorsque les couteaux sont en position de coupe et ouverts lorsque les couteaux sont rétractés.

Rétracter les couteaux comme décrit sous "Extension/rétraction des couteaux" dans la section "Utilisation - Moniteur BaleTrak".

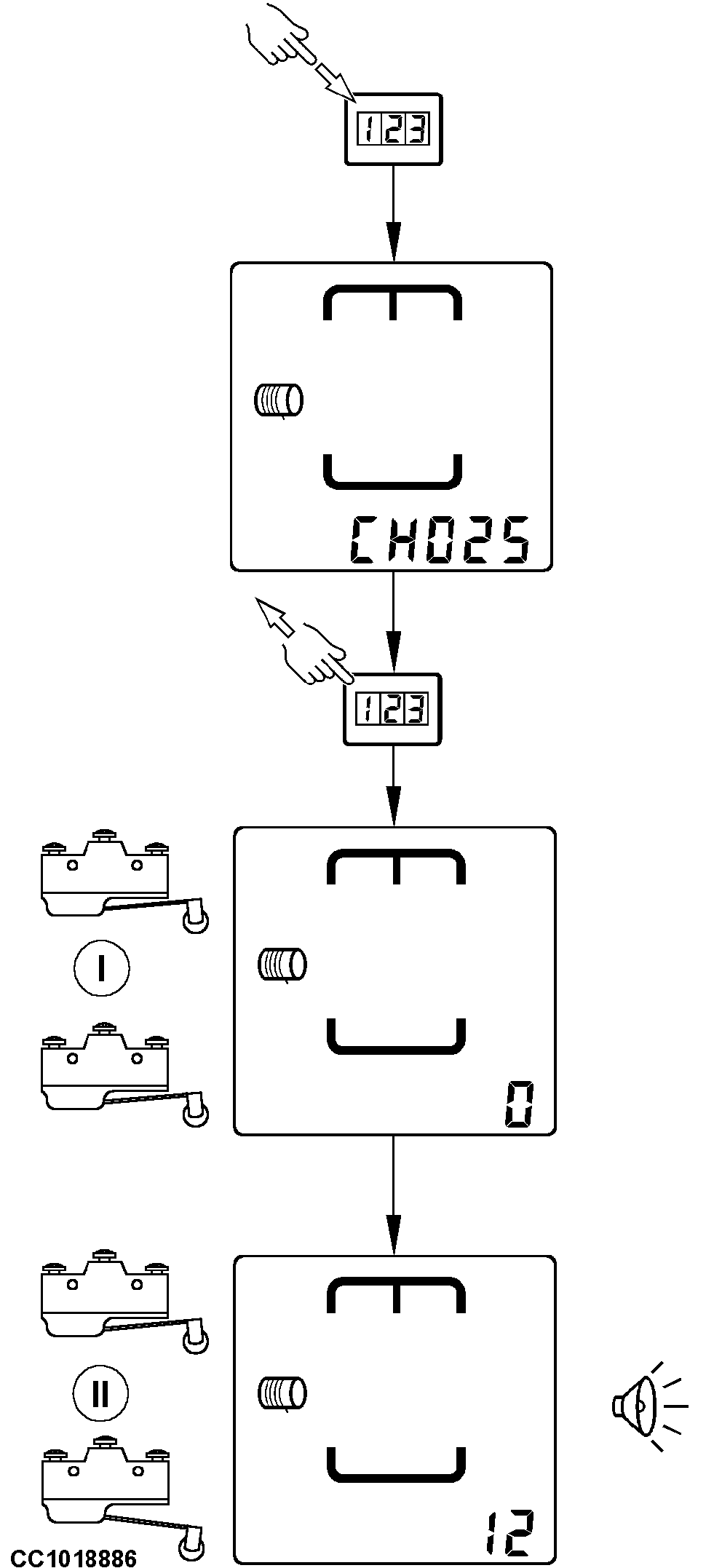

I Fermer manuellement les deux contacteurs. Le moniteur affiche "0" lorsque les deux contacteurs sont fermés. II Le moniteur affiche "12" et l'alarme sonore retentit en continu lorsque l'un des contacteurs ou les deux sont ouverts. Contrôler successivement les deux contacteurs.

Si le résultat du contrôle n'est pas satisfaisant, s'adresser au concessionnaire John Deere.

NOTE: Voir sous "Réglage des contacteurs de couteaux du dispositif de coupe" dans la section "Entretien" pour vérifier le réglage des contacteurs de couteaux.


I-2 contacteurs fermés
II-1 ou 2 contacteurs ouverts

CC1018886

OUCC006,0000311 -28-12FEB01-1/1
