Réglage des roues de jauge du ramasseur 2,20 m (7 ft 3 in)

IMPORTANT: Les roues de jauge sont conçues pour rester en contact permanent avec le sol.

Lever le ramasseur au moyen de la manette de commande du distributeur auxiliaire.

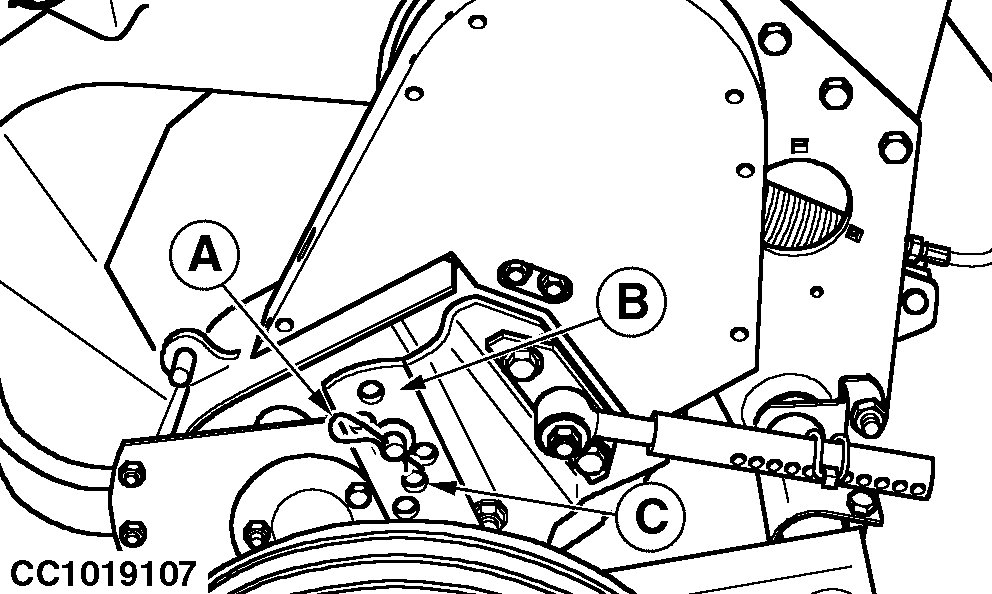

Retirer la goupille bêta (A) et choisir l'un des alésages (C) pour monter le support (B). Remettre en place la goupille bêta (A).

Répéter l'opération de l'autre côté.

Abaisser complètement le ramasseur au moyen de la manette de commande du distributeur auxiliaire.

S'assurer que les roues sont légèrement en contact avec le sol lorsque le ramasseur est abaissé à fond.

Répéter l'opération pour obtenir la hauteur voulue, si nécessaire.

A-Goupille bêta
B-Support de roue de jauge
C-Alésages de positionnement

OUCC006,0000316 -28-13FEB01-1/1
