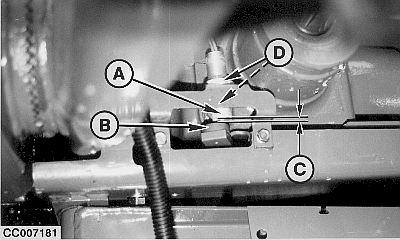

Réglage du capteur de l'inverseur du dispositif de coupeS'assurer que le dispositif de coupe n'est pas en mode de fonctionnement "Inversion". Voir sous "Inversion du rotor du dispositif de coupe" dans la section "Utilisation - Moniteur BaleTrak". Le vérin hydraulique étant complètement rétracté, s'assurer que l'aimant (A) et le capteur (B) sont alignés. La cote (C) doit être de 10 ± 1 mm (0.4 ± 0.04 in). Dans le cas contraire, desserrer les contre-écrous (D) et faire coulisser le capteur (B) jusqu'à obtention de la cote (C). Serrer légèrement les contre-écrous (D). |
|
OUCC006,000031C -28-13FEB01-1/1 |
