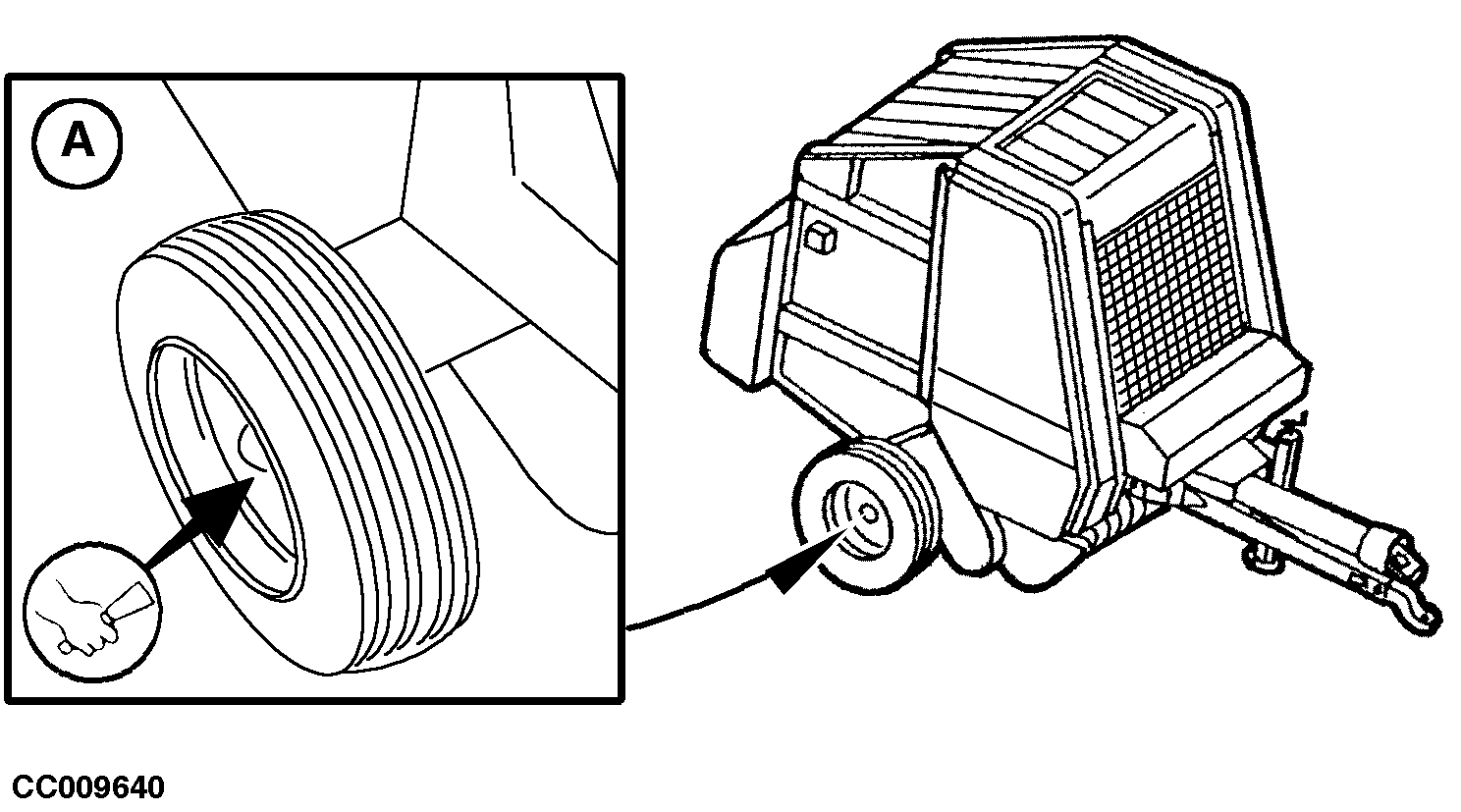

Déposer les roues. Nettoyer, graisser et régler les roulements.

Lubrifier avec la graisse John Deere GREASE-GARD.

OUCC006,000031E -28-14FEB01-1/4

Lubrifier avec la graisse John Deere GREASE-GARD.

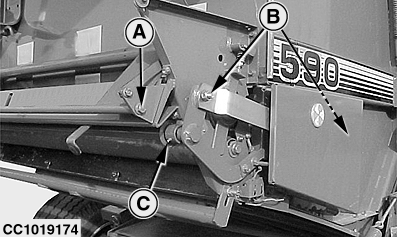

A-Pivot du bras de tension inférieur
B-Axe du vérin de déclenchement du filet
C-Pivots de la barre oscillante (des 2 côtés)

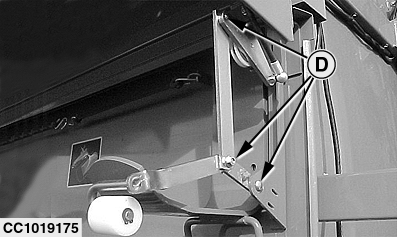

D-Pivots du coffre à filet (des 2 côtés)

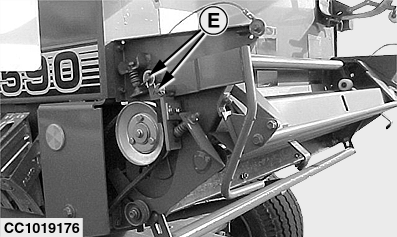

E-Pivots du patin de frein

OUCC006,000031E -28-14FEB01-2/4

Lubrifier avec la graisse John Deere GREASE-GARD.

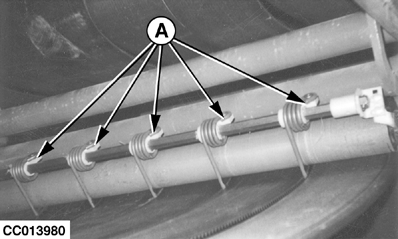

A-Fixations des dents (rouleau n°10)

OUCC006,000031E -28-14FEB01-3/4

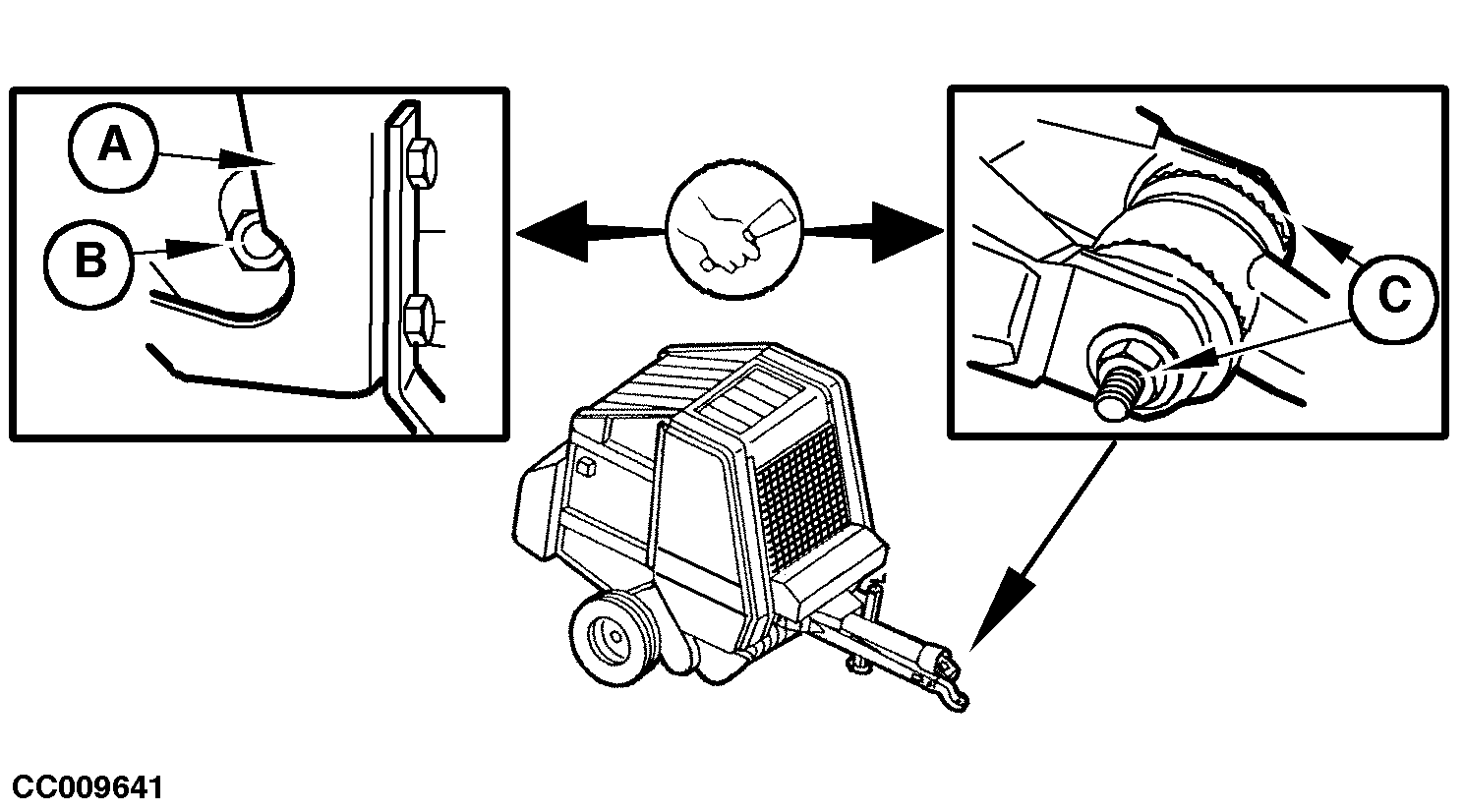

Resserrer les écrous (A) des vis de fixation du cadre de la flèche à 700 N·m (516 lb-ft) et les contre-écrous (B) à 300 N·m (221 lb-ft).

Resserrer la vis de fixation (C) de la plaque d'attelage à 620 N·m (450 lb-ft).

OUCC006,000031E -28-14FEB01-4/4
