Réglage des capteurs de poulie¹

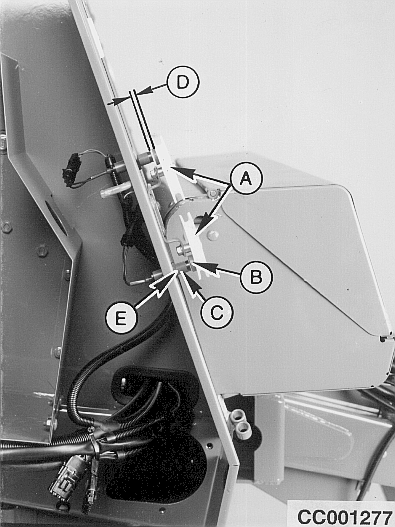

Tourner la poulie (A) de sorte que l'aimant (B) se trouve en face du capteur (C).

La cote (D) doit être comprise entre 2 et 4 mm (0.078 à 0.157 in). Dans le cas contraire, desserrer les contre-écrous (E) et faire coulisser le capteur (C) jusqu'à obtention de la cote (D).

Resserrer légèrement les contre-écrous (E) et tourner plusieurs fois la poulie pour s'assurer qu'il n'y a pas de contact entre le capteur et l'aimant.

A-Poulies
B-Aimant
C-Capteur de régime du rabatteur
D-2 à 4 mm (0.078 à 0.157 in)
E-Contre-écrous

OUCC006,0000321 -28-14FEB01-1/1
