Liage manuel d'une balle

Liage ficelle

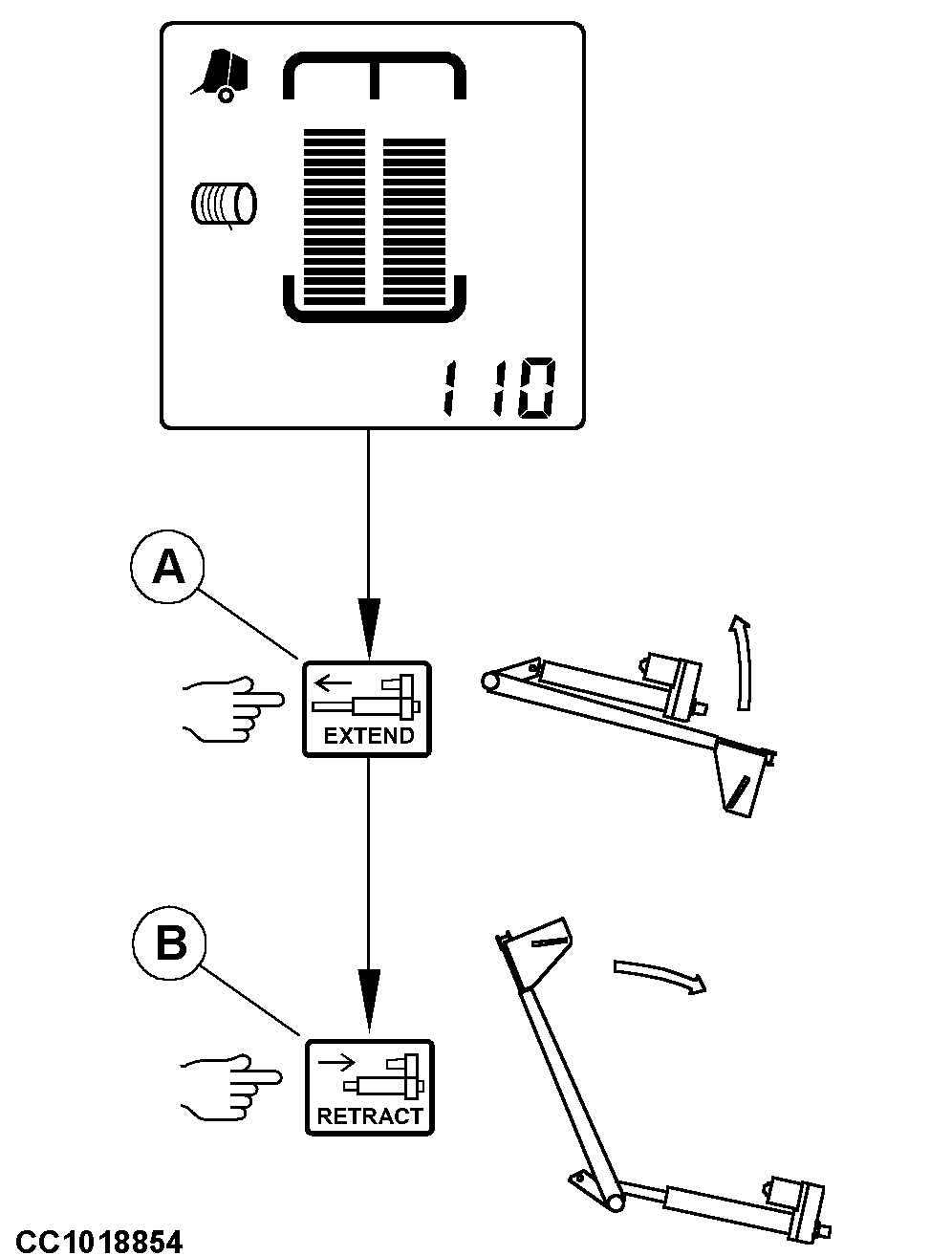

Déplacer le vérin du bras de liage à l'aide des touches "EXTENSION" (A) et "RÉTRACTION" (B). Le vérin s'immobilise lorsque les touches "EXTENSION" (A) et "RÉTRACTION" (B) sont relâchées.

Rétracter complètement le vérin de déclenchement pour couper la ficelle.

NOTE: Appuyer sur l'une des deux touches pendant un cycle de liage automatique annule le cycle.

IMPORTANT: Avant d'ouvrir la porte de la ramasseuse-presse, s'assurer que le vérin de déclenchement du bras de liage est complètement rétracté.

Liage filet

Appuyer sur la touche "EXTENSION" (A) pour démarrer le liage filet de la balle. Lorsque le nombre de tours de filet (autour de la balle) voulu est atteint, appuyer sur la touche "RETRACTION" (B) assez longtemps pour que le vérin retrouve sa position de repos et que le filet soit coupé.

IMPORTANT: Avant d'ouvrir la porte de la ramasseuse-presse, s'assurer que le vérin de déclenchement du filet est complètement rétracté et que le filet est coupé.

A-Touche "extension"
B-Touche "rétraction"

OUCC006,0000324 -28-14FEB01-1/1
