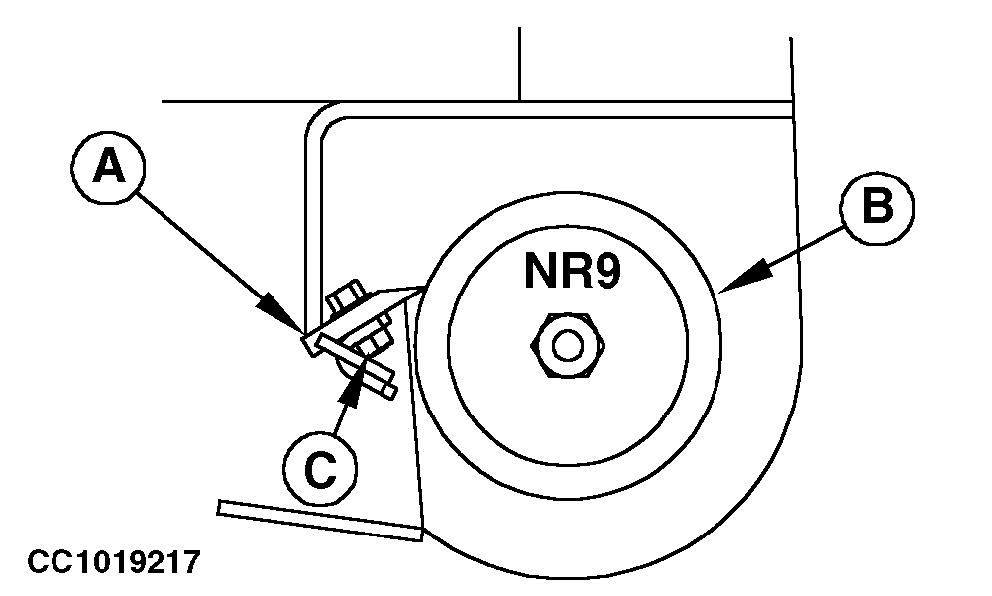

Réglage du racleur du rouleau inférieur de porte (n°9)

Pour régler le racleur (A), desserrer les vis de fixation (C).

Régler le racleur (A) de façon à ce qu'il soit en contact avec le rouleau n°9 (B).

Serrer les vis de fixation (C) à 55 N·m (40 lb-ft).

IMPORTANT: Veiller à ce que le racleur (A) soit en contact avec le rouleau n°9 sur toute la largeur.
