Réglage du guide-ficelle (avec dispositif de coupe)

Selon le type de récolte, le guide-ficelle (B) permet au conducteur de régler la distance séparant la ficelle et l'extrémité gauche de la balle; cette distance peut être comprise entre 88 et 199 mm (3.46 à 7.83 in).

IMPORTANT: S'assurer que la position du guide-ficelle correspond au réglage du moniteur BaleTrak. Voir sous "Réglage du liage ficelle" dans la section "Utilisation - Moniteur BaleTrak".

Régler le guide-ficelle de la manière suivante:

Desserrer le contre-écrou (A).

Déposer le guide-ficelle (B).

Monter le guide-ficelle (B) dans l'un des alésages (1) à (6) et serrer le contre-écrou (A).

NOTE: En cas de ramassage de matériau sec et glissant tel que la paille ou le lin, utiliser l'un des alésages (4), (5) ou (6).

Dans ce cas, placer le coupe-ficelle en position (D) (voir illustration).

Si la ramasseuse-presse est utilisée dans des conditions de travail normales, utiliser l'un des alésages (1), (2) ou (3) et placer le coupe-ficelle en position (C).

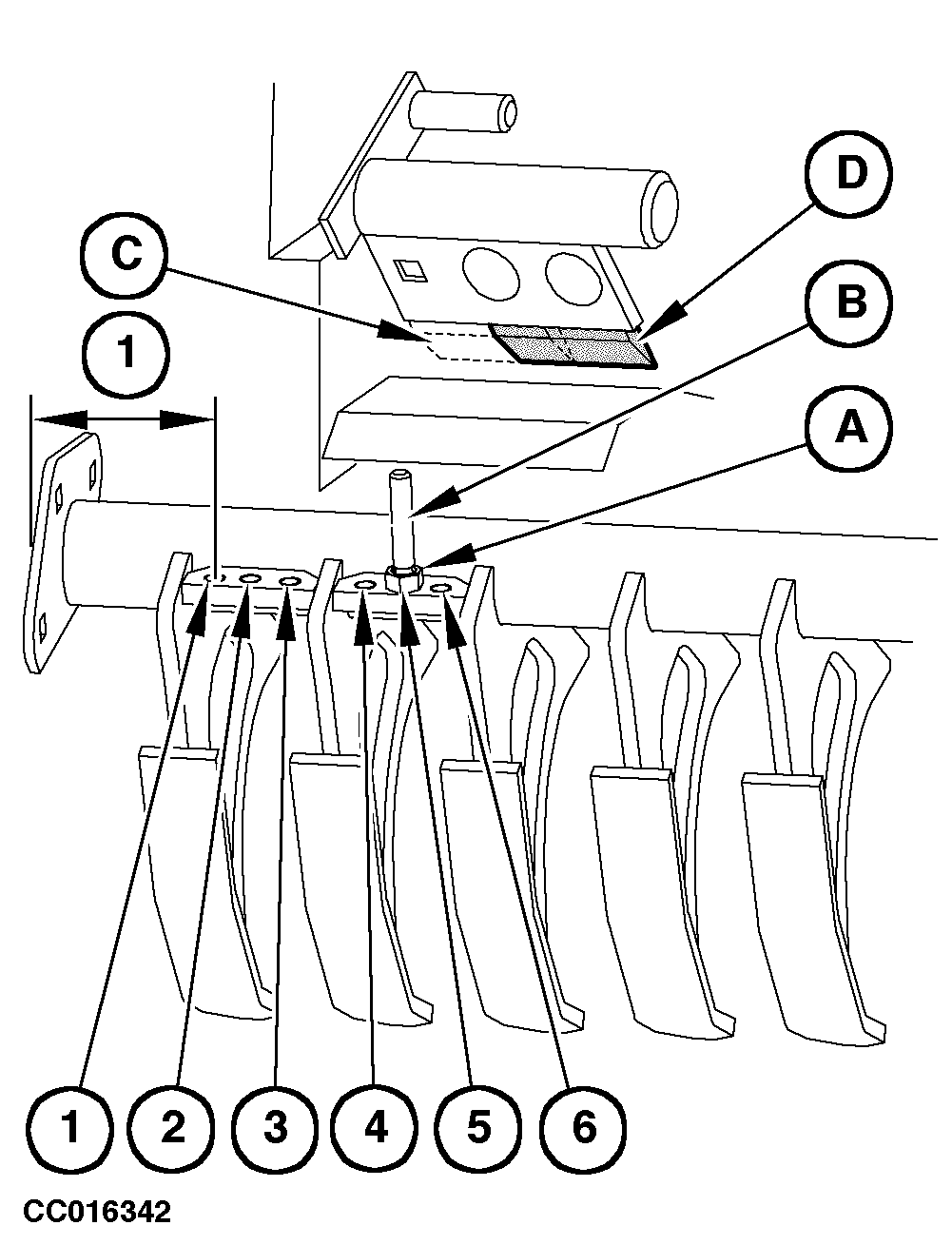

A-Contre-écrou
B-Guide-ficelle
C-Position du coupe-ficelle pour alésage 1, 2 ou 3
D-Position du coupe-ficelle pour alésage 4, 5 ou 6
1-88 mm (3.46 in)
2-106 mm (4.17 in)
3-125 mm (4.92 in)
4-162 mm (6.37 in)
5-180 mm (7.08 in)
6-199 mm (7.83 in)

OUCC006,000032F -28-15FEB01-1/1
